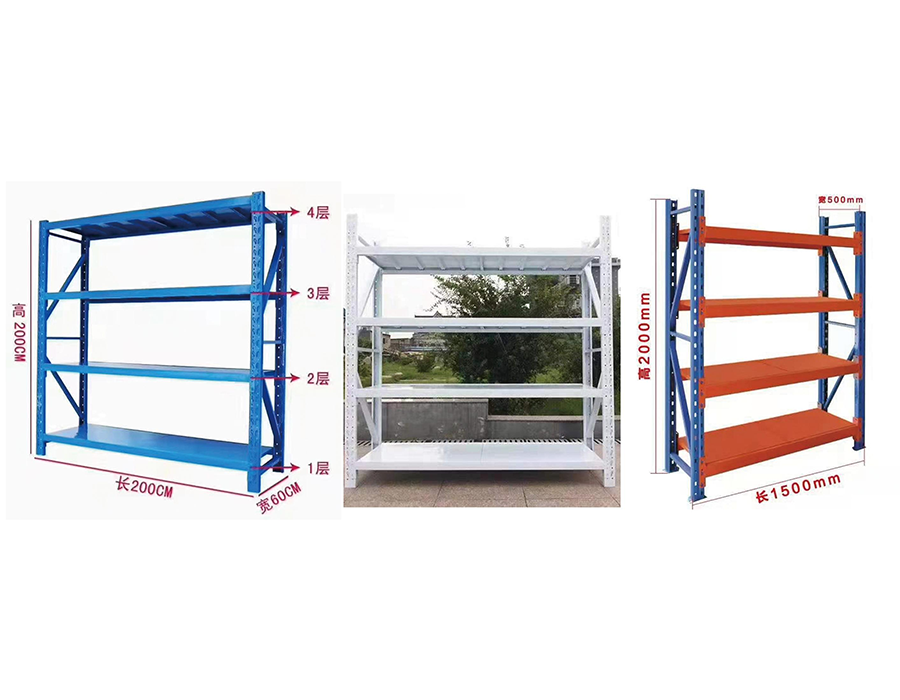

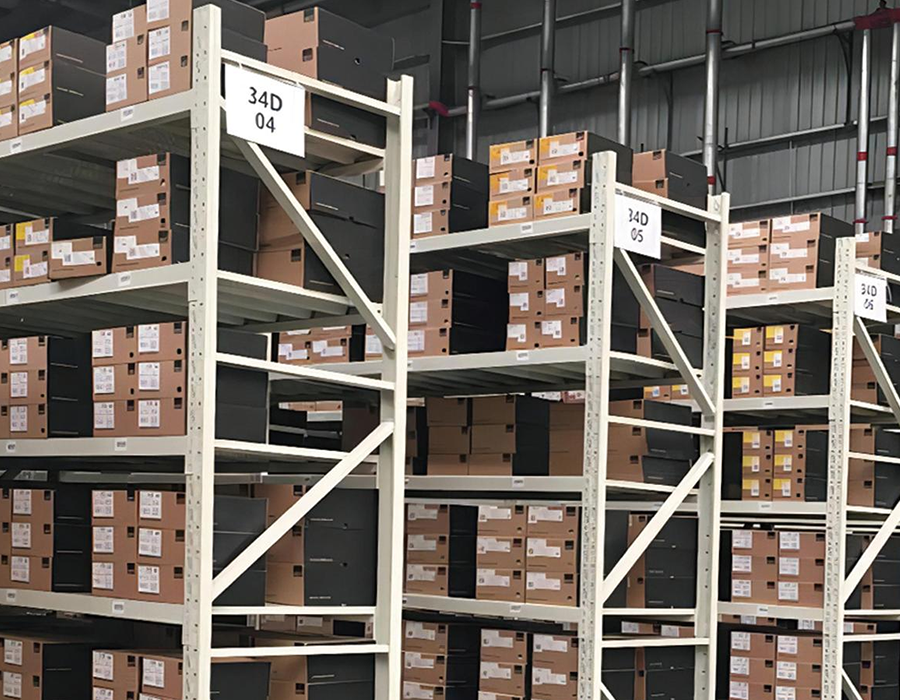

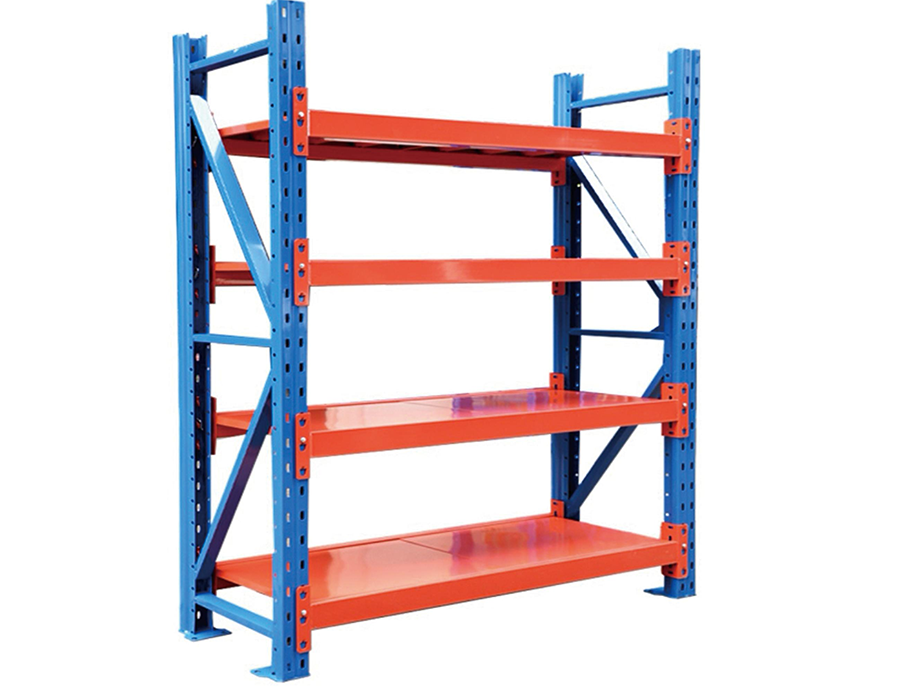

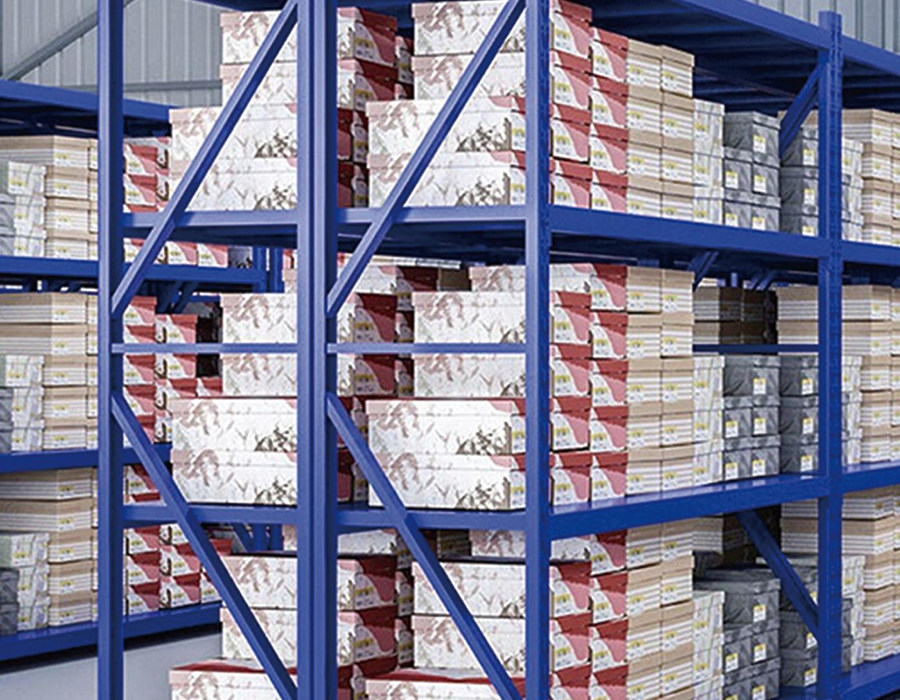

軽量ボルトレス棚 (≤150 kg/段)

ビームスパンがボルトレス棚の荷重分散に与える影響

最もよく誤解されている側面の 1 つは、 軽量ボルトレス棚 は梁スパンと実際の耐荷重の関係です。棚あたりの定格荷重は、通常、完全に支持された梁の中間点で計算されます。つまり、支柱間のスパンが増加するにつれて、有効耐荷重は非線形に低下します。スパン 900 mm で定格 150 kg の棚の場合、ビーム ゲージを調整せずにそのスパンを 1200 mm に拡張すると、動的な倉庫条件下では実際の耐荷重が 100 kg 未満に減少する可能性があります。このため、スパンの選択は負荷計画に従うのではなく、常に事前に行う必要があります。

Huijian の製造プロセスでは、鋼の厚さのわずかな偏差が長いスパンにわたって大きく影響するため、ビーム プロファイルは特定のゲージ公差に合わせて冷間圧延されます。 1.5 mm のビームで 0.2 mm の不足公差があると、定格しきい値をはるかに下回る荷重で目に見えるたわみが生じる可能性があります。スタッフが棚の積み下ろしを繰り返すピックアンドパック環境の棚を指定する場合、動的荷重係数 (通常は静的値の 1.25 倍) を常に適用する必要があります。

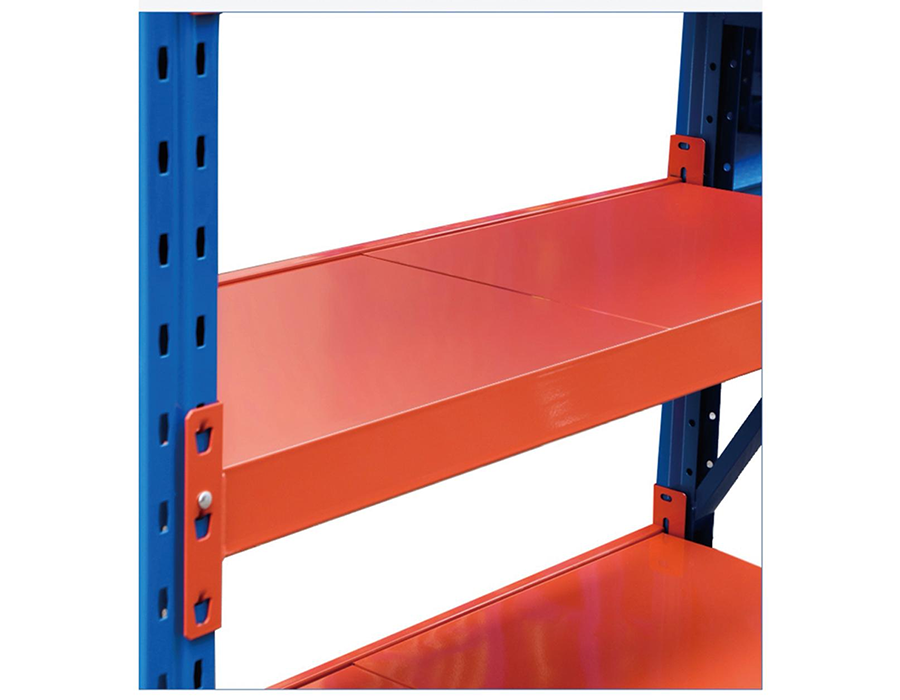

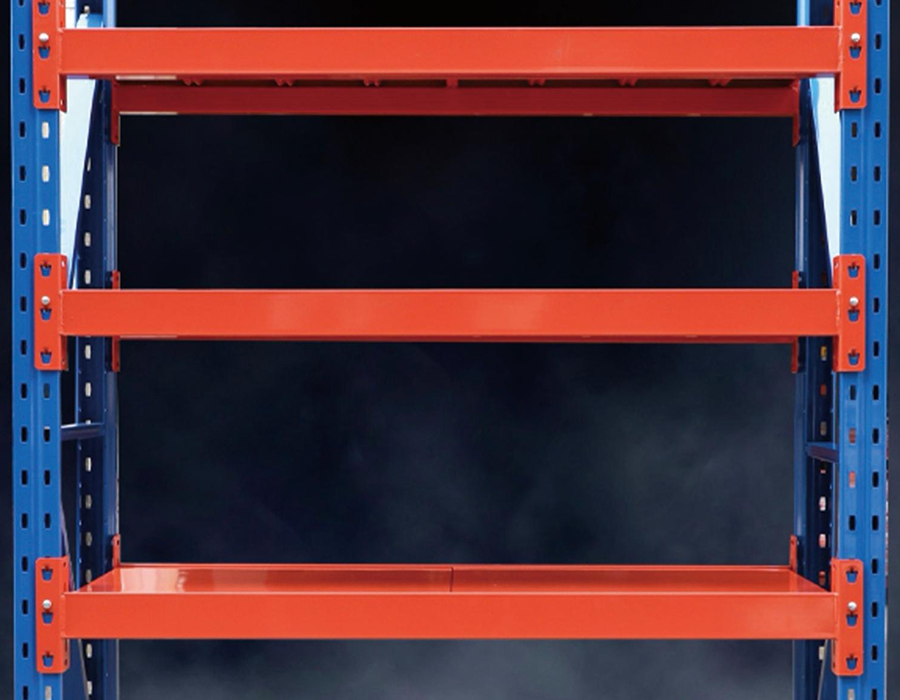

リベットとクリップのコネクタを理解する: 締結の選択以上のもの

軽量ボルトレス棚システムは、リベット スタイル (パンチング タブ) とクリップまたはフックイン スタイルの 2 つの主要なコネクタ タイプのいずれかを使用します。これらは互換性のある設計設定ではなく、さまざまな構造哲学を反映しており、設置、再構成、耐震性や振動耐性に実際の影響を及ぼします。

• リベット形式のコネクタは、ビームを直立柱のパンチ穴に固定します。これらは水平方向のラック力に十分に耐えるので、フォークリフトの通行や床の振動が近くにある環境に適していますが、高さ調整には木槌が必要であり、頻繁な再構成は許容されません。
• クリップ/フックイン コネクタはスロット付きの支柱に固定され、手で数秒で位置を変更できます。これらは動的な在庫環境に優れた柔軟性を提供しますが、上昇力の影響を受けやすくなっています。つまり、クリップの深さが浅い場合、下からの偶発的な上向き衝撃によってビームが外れる可能性があります。

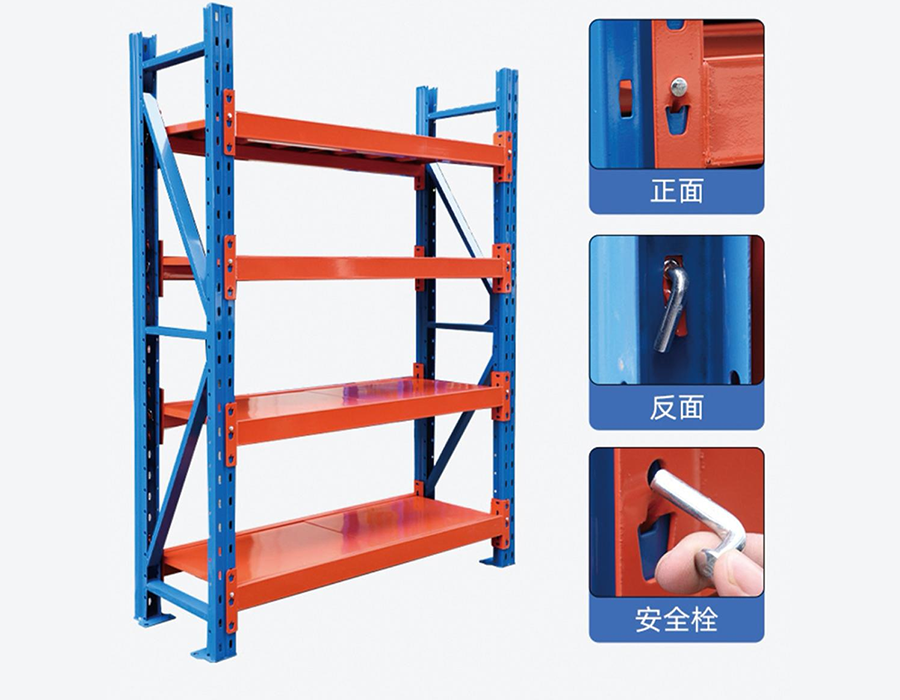

• 一部のハイブリッド システムでは、着座後に所定の位置にカチッと固定される二次安全ロック ピンを備えたクリップ式一次接続を使用します。これは、ビームの変位が致命的になる自動または半自動倉庫に設置される産業用軽量棚の標準になりつつあります。

システムを評価するときは、価格のみに基づいて購入を決定する前に、コネクタの嵌合深さと二次保持機構の有無を確認してください。

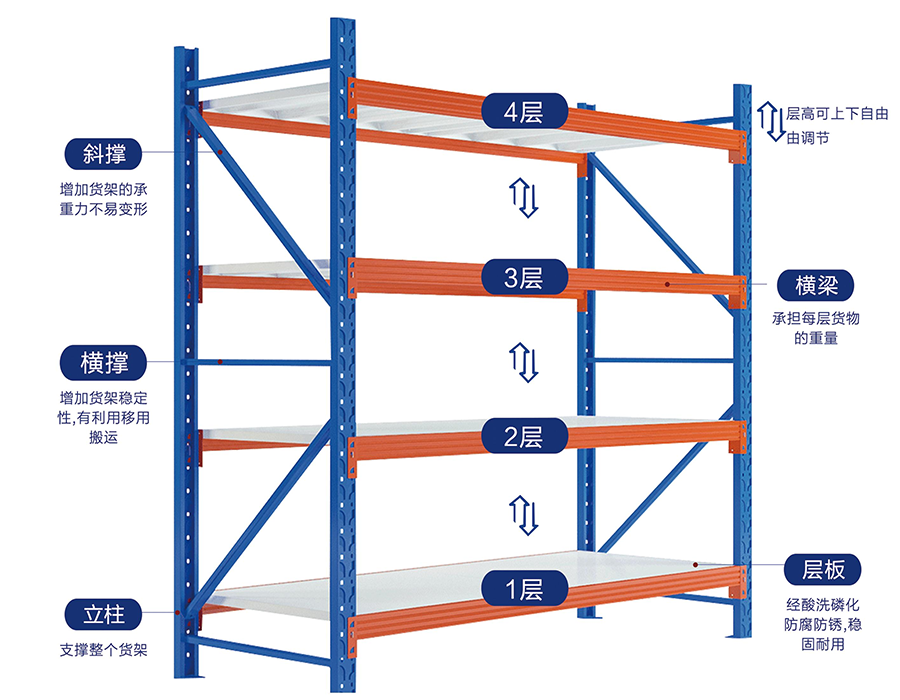

柱のピッチと棚の高さの調整機能:スペックシートでは分からないこと

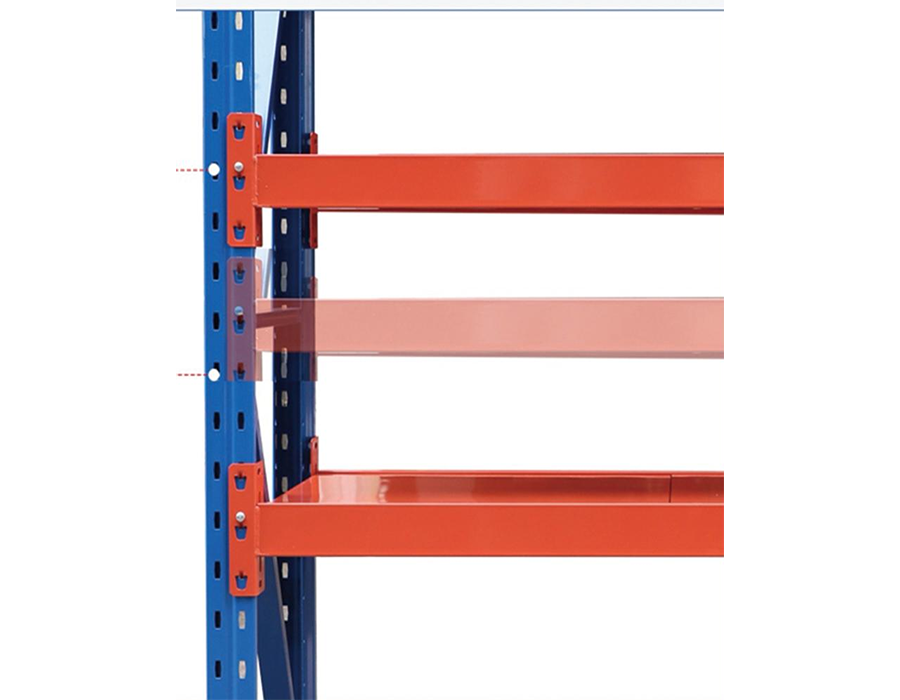

ボルトレス棚の多くは「25mmピッチ調整可能」などと謳っていますが、この数字はほんの一部でしかありません。使用可能な調整範囲は、ビーム自体の上部と上の棚の下側との間の距離によって制限されます。つまり、実際には、ピッチの粒度が最も重要なのは、固定された構造的制約が支配する上部や底部ではなく、ランの中間ゾーンです。

SKU が混在する倉庫で発生する現実的な問題は「ハーフピッチの罠」です。ピッカーが高さ 210 mm の品目を保管する必要があるにもかかわらず、利用可能なピッチが 200 mm から 225 mm に跳ね上がると、5 段 20 ベイのシステム全体に棚あたり 25 mm の余分なデッドスペースが蓄積し、使用可能な垂直保管庫が大幅に失われます。棚の設置前に適切な SKU 高さの監査を定期的に実施する施設は、デフォルト構成を使用する施設よりも垂直方向の利用率が 15 ～ 25% 向上します。

当社では、標準構成で一貫した 50 mm ピッチの直立カラムを設計しており、当社の技術チームと協力してプロジェクトのカスタマイズに取り組んでいるクライアントは、高さの異なる在庫環境向けに 25 mm ピッチのカラムを要求することができます。これは、高密度の保管シナリオですぐに元が取れる詳細です。

表面処理オプションとその実際の性能の違い

ボルトレス棚にはいくつかの表面処理が施されており、その選択は耐用年数、耐荷重 (コーティングの厚さによる)、環境適合性に直接影響します。

よくある間違いは、床洗浄ルーチンがある施設や積み込みドックのドアに近い施設に電気亜鉛メッキの棚を指定することです。薄い亜鉛層は繰り返し湿気にさらされるとすぐに飽和し、12 ～ 18 か月以内に目に見える錆が現れます。湿度の仕様に従わない場合、保証請求が無効になることがよくあります。 Huijian の標準生産ラインでは、ベースラインとして 60 ～ 80 µm のエポキシ粉体塗装が施されており、食品加工、コールド チェーン、または沿岸物流環境のお客様向けに溶融亜鉛メッキのオプションが利用可能です。

自立式棚と壁固定式ボルトレス棚の床アンカー要件

産業用軽量ボルトレス棚 多くの場合、床固定なしの自立走行として導入されます。これは、多くの低リスク環境では準拠していますが、他の環境では問題となります。意思決定マトリックスは、単に耐震ゾーニングにアンカーが必要かどうかを確認するよりも微妙です。

アンカリングが交渉不可能な場合

高さが 2.4 m を超える棚、または高さと奥行きの比が 6:1 を超える棚は、本質的に偏心荷重によって転倒する傾向があります。これは、ピッカーがベイの一方の側からもう一方の側に先に積み込む場合に常に発生するシナリオです。ここでの物理的性質は単純です。高さ 2.4 m、奥行き 400 mm のユニットには、片側の最上部の棚の端に置かれた単一の 30 kg の荷重が超える可能性のある転倒モーメントがあります。

壁のタイに関する考慮事項

壁タイは、床の表面が穴あけに適していない場合（例：上げアクセス床、膜でコーティングされた表面）、床固定の一般的な代替手段です。ただし、壁タイは壁自体の構造が適切である場合にのみ効果があります。シングルスキン乾式壁パーティションは、積載された棚の有効なアンカー ポイントではありません。壁タイを指定するエンジニアは、壁の構造を確認し、スタッドの間隔が許す場合は適切なキャビティ アンカーまたは貫通ボルトを使用する必要があります。

フロアレベリングフィートとその荷重伝達の役割

多くのボルトレス棚支柱には、調整可能な水平調整脚が標準機能として含まれています。これらの脚は、平らでない床を平らにするだけでなく、重要な荷重伝達の役割を果たします。支柱の点荷重をより広い接触領域に分散させ、柔らかい床面やコーティングされた床面への応力集中を防ぎます。エポキシでコーティングされた倉庫の床に棚を設置する場合、重荷重によるコーティングの損傷を避けるための実用的なガイドラインは、ベース プレートの最小面積が 50 cm² の脚を指定することです。

アクセサリの統合: 基本的なシェルフデッキを超えて

十分に仕様が定められたボルトレス棚システムが、単なる直立型とフラットデッキであることはほとんどありません。アクセサリ エコシステムは機能の実用性を大幅に拡張するため、後から改造するのではなく、仕様の初期段階で評価する必要があります。アップライト スロットの互換性はメーカーによって異なり、ブランドの混合により取り付けの問題が発生することが多いためです。

• ディバイダーとパーティション: シェルフデッキに差し込まれた垂直の仕切りにより、ベイを水平に分割してピック面にできます。小さな部品を保管する場合、個別のビンを使用するよりもスペース効率が高くなります。ディバイダーが梁に取り付けられているかデッキに取り付けられているかを確認します。梁に取り付けられたディバイダーはより安定していますが、デッキの位置変更が制限されます。
• ワイヤーメッシュデッキ: ソリッドスチールデッキの代替品であるワイヤーメッシュは、ほこりの蓄積を軽減し、スプリンクラーの水の通過を可能にし（防火規制遵守のために重要）、保管品の視認性を高めます。ワイヤメッシュの定格荷重は、同じゲージの同等のソリッドデッキよりも通常 10 ～ 15% 低くなります。
• ラベルホルダーとビンレール: ビームリップまたは棚の端にクリップできる前端のラベルチャネルにより、接着剤が残留することなくSKUラベルを貼りやすくなります。バーコードまたは RFID スキャンに移行する操作の場合は、大量に取り付ける前に、ラベル ホルダーの深さが選択したタグ形式に対応していることを確認してください。
• 列スペーサーと背面コネクタ: 共有支柱を使用した 2 列構成では、2 つの独立した 1 列実行と比較して設置面積効率が約 30% 向上します。共有支柱は両方の列の合計荷重に対して評価する必要があります。この仕様は、既存の棚を 2 列レイアウトに再利用するときに見落とされがちです。

Huijian では、棚製品ライン全体にわたる完全なアクセサリの互換性に関するドキュメントを提供しているため、クライアントは設置中に取り付けの制限に気づくのではなく、最初から統合構成を計画できます。

棚デッキのたわみ基準とその評価方法

たわみ（荷重がかかった棚の梁またはデッキパネルの垂直方向の反り）は、棚の品質を示す最もわかりやすい指標の 1 つですが、製品仕様で明確に開示されることはほとんどありません。倉庫の棚における許容可能なたわみに関する業界の参照標準は L/180 です。ここで、L はミリメートル単位のスパンです。 900 mm スパンの場合、最大定格荷重の下で 5 mm の最大中間点たわみが許容されます。 1200 mm スパンの場合、同じ比率で 6.67 mm が可能になります。

なぜこれが実際上重要なのでしょうか?過度のたわみは、いくつかの連鎖的な問題を引き起こします。棚デッキが弓なりになると、物品が中央に向かって押し付けられ、不安定な積み重ね状態が生じます。多層システムでは、上部シェルフの下のたわみにより、垂直クリアランスが公称値よりも小さくなる可能性があります。また、定期的にたわみ限界に達する棚上で積み降ろしサイクルを繰り返すと、ビームと支柱の接続点での金属疲労が加速します。棚の見積もりを評価する際、定格荷重そのものだけでなく、100% 定格荷重でテストされたたわみ値をサプライヤーに尋ねることで、価格だけを比較するよりも実際の品質についてはるかに多くのことが明らかになります。
