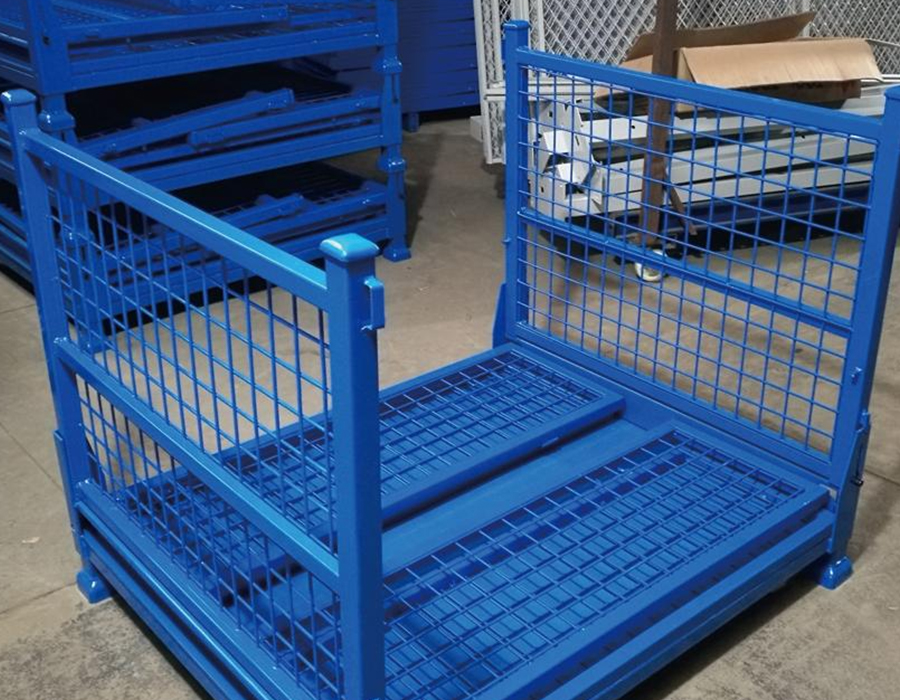

インテリジェントな倉庫保管用ラック・ソリューション

床耐荷重がラックのレイアウトを決定する方法

ラック システムを選択する前に、倉庫の床の構造的耐荷重能力を評価する必要があります。それは、単に記録するだけでなく、システム設計における積極的な制約として使用する必要があります。ほとんどの標準的な工業用コンクリート床は 1 平方メートルあたり 3,000 ～ 6,000 kg の荷重に耐えられますが、この数値がスラブ全体で均一になることはほとんどありません。拡張継手、排水路、または古い修理パッチの近くのエリアでは、容量が大幅に低下する可能性があります。これらの変動を無視すると、不均一な沈下、ラックの傾き、そして最悪の場合、壊滅的な崩壊につながります。

重要な計算は、完全に積載されたラック ベイの総荷重を各アンカー位置の点荷重に変換することです。たとえば、1,500 kg のパレットを 5 段に保管する二重深さのパレット ラック システムでは、わずか 4 つのベースプレートの設置面積に力が集中します。これらのベースプレートが小さく、床が弱い場合、紙上では「総床荷重」が問題なく見えても、1cm2 あたりの集中圧力が安全限界を簡単に超える可能性があります。床の強度が限界である場合、ベースプレートを広げる、耐震床アンカーを使用する、または支柱の下に荷重分散鋼板を設置することが一般的な工学的解決策です。

Huijian のエンジニアリング チームは、すべての大規模プロジェクトの一環として現場​​で床調査を実施し、床データを後付けではなく、交渉の余地のないインプットとして扱います。これにより、設置後の費用のかかる改造を回避できます。

選択ラッキング、ドライブインラッキング、シャトルラッキングの本当の違い

これら 3 つのラック タイプは混同されることがよくありますが、根本的に異なる在庫アクセス哲学を表し、まったく異なる運用モデルに適合します。

ドライブインラックの隠れた弱点は車線の規律です。フォークリフトが入場中にわずかに位置をずらすと、直立した損傷が急速に蓄積します。シャトル ラックでは、レーンからフォークリフトを完全に取り除くことでこの問題を排除します。電動カートがすべての内部移動を処理し、ラックの損傷率を大幅に削減します。人件費とドアの開閉時間が重要な冷蔵倉庫の運用では、初期投資が高くても、シャトル システムは通常 2 ～ 3 年以内に回収できます。

中 2 階の柱の間隔が頭上空間以上の影響を与える理由

倉庫の中二階床システムは、主に耐荷重とヘッドルームで評価されることがよくありますが、柱グリッドの間隔は、運用の柔軟性にあまり明らかではありませんが、重大な影響を与えます。柱グリッドを狭くすると (例: 2m × 2m)、構造用鋼の軽量化とコストの削減が可能になりますが、下の間取り図が分断され、フォークリフト、コンベアの経路設定、および将来の再構成に障害が生じます。より広いグリッド (例: 6m × 6m) では、より重い梁とより高い鋼材コストが必要になりますが、パレットラックの通路全体に対応できる、中 2 階の下に遮るもののないオープンなゾーンが実現します。

この決定は純粋に構造的なものではなく、マテリアル フロー計画と統合する必要があります。中二階の下のスペースにオートメーション機器や広い通路のラックを収容する場合は、最初から 4 メートル以上の幅の柱グリッドを設計すると、後で高価な構造変更を行う必要がなくなります。デッキ材も重要です。スチール製の格子は光と空気の循環を可能にしますが、小さなアイテムを落とす可能性があります。樹脂結合パーティクルボードデッキは、頑丈で荷重を分散する表面を作成しますが、湿気の多い環境では湿気にさらに注意を払う必要があります。

地震ゾーン分類とラック仕様への実際的な影響

中国の国家基準 GB 50011 では、地域を VI から IX までの震度ゾーンに分割しており、ゾーン VII 以上の倉庫ラックは、標準仕様とは大幅に異なる特定のブレース、アンカー、材料要件を満たす必要があります。地震多発地域以外の購入者の多くはこれを過小評価していますが、雲南省、四川省、新疆ウイグル自治区、および沿岸地域の一部の施設は、工学的なソリューションを必要とする現実の地震リスクに直面しています。

実際には、耐震コンプライアンスによりラッキング設計がいくつかの方法で変化します。

• 直立フレームには追加の斜めブレース部材が必要であり、フレーム重量が増加し、低レベルの耐力ビームに利用できる空き幅が減少します。
• ベースアンカーは、指定された最小圧縮強度のコンクリートの認定された深さに埋め込む必要があります。後施工のケミカルアンカーはほとんどのゾーンで許容されますが、検証された荷重に対して引張試験を行う必要があります。
• 特定の高さを超えると、隣接する列を接続する列スペーサーとスパイン ブレースが必須となり、横方向の荷重が個々のアンカー ポイントに集中するのではなく、ラック システム全体に分散されます。
• ラック システムの最大許容高さ対奥行きの比率が減少するため、極度の地震地帯ではより幅広のベース フレームまたはより低い保管高さが必要になる場合があります。

ゾーン VIII エリアでラックを標準 (非耐震) 許容値に指定することは、コンプライアンス リスクであるだけでなく、法的責任のリスクにもなります。私たちの インテリジェントな倉庫保管ラック ソリューション 設計段階で統合された地震帯データを使用して設計されており、事後にチェックボックスとして追加されるものではありません。

鋼材グレードの選択: Q235 と Q345、およびその違いが重要な場合

Q235 と Q345 は、中国の倉庫のラック製造で使用される 2 つの最も一般的な構造用鋼ですが、どちらを選択するかについて誤解されることがよくあります。 Q345 (345 MPa) の降伏強度は Q235 (235 MPa) よりも約 47% 高く、これは、同じ断面の場合、Q345 コンポーネントがより多くの荷重に耐えられることを意味します。ただし、意味のある質問は、「どちらが強いか」ではなく、「特定の断面形状での特定の荷重にどちらが適切であるか」です。

通常のパレット荷重を積載する標準高さの選択ラッキング (6 m 未満) では、適切なゲージの Q235 冷間圧延セクションが確実に機能し、コスト効率が高くなります。 Q345 が明らかな利点を発揮するのは、高さ 8m を超える高架ラック、高負荷のドライブイン システム、持続的な負荷の下でのたわみ制御が重要となる中 2 階の構造部材です。 Q345 を使用して定格荷重を維持しながら断面の厚さを減らすことは、正当な工学的アプローチですが、薄い断面によって圧縮された直立柱の局部的な座屈抵抗が損なわれないことを慎重に検証する必要があります。

ラックの見積もりを評価する購入者は、定格容量の数値だけでなく、荷重表とともに鋼材グレードの証明書とセクションの厚さを要求する必要があります。材料グレードによって達成される高い定格容量が適切な場合があります。セクションの動作に関する未検証の仮定によって達成されたものではありません。

ラックの損傷について: 分類方法と交換時期

フォークリフトの衝撃によるラックの損傷は、倉庫のラック故障の最も一般的な原因ですが、多くの施設には正式な損傷分類や検査手順がありません。欧州規格 EN 15635 と中国の同等のガイダンスはどちらも、変形を 3 つのアクション レベルに分割する損傷評価に対するリスクベースのアプローチを認識しています。

緑 (許容可能 - モニター)

アップライトの断面形状に影響を及ぼさない、軽微な表面の損傷、塗装の損失、または非常に小さなへこみ。負荷を軽減する必要はありませんが、損傷を記録し、次回のスケジュールされたサイクルで再検査する必要があります。

オレンジ (負荷軽減が必要 — 修理のスケジュールを設定)

定義された制限を超えるたわみ、ねじれ、またはへこみを含む、直立フランジまたはウェブの目に見える変形 (通常、直立高さ 1 m あたり 3 mm の横方向のたわみ)。損傷したコンポーネントを交換するまで、ベイの負荷を軽減するか、負荷を軽減する必要があります。このレベルでは、ラック プロテクターやコラム ガードを代替品として使用することは受け入れられません。

赤 (即時アンロードおよび隔離)

亀裂、裂け、ひどい座屈、または溶接部の損傷。現在の負荷の下でラックがどのように動作しているように見えるかに関係なく、ベイは直ちにアンロードされ、遮断される必要があります。ラックは、目に見える耐荷重を超えて、突然崩壊するまで荷物を運ぶことができます。

として 倉庫棚サプライヤー 独自の生産ラインと研究開発能力により、設置されているシステムに寸法が一致する認定済みの交換用アップライトとビームを供給できます。これは、システム全体を交換せずに緊急の修理が必要な場合に実際的な利点となります。

混合SKUパレットのビームレベル高さの最適化

倉庫のラック構成において最も見落とされている効率性の要因の 1 つは、ビーム ピッチ、つまりビーム レベル間の垂直方向の間隔です。多くの施設では、在庫内の最も高いパレットに基づいてすべてのベイにわたって均一なビーム ピッチを設定しており、より低いパレットが保管されている場所ではかなりの垂直スペースが無駄になっています。より規律あるアプローチには、倉庫を製品の高さのゾーンに分割し、それに応じてビーム ピッチを構成することが含まれます。

実際的な方法は、在庫データからパレットの高さ分布表を作成し、主要な 3 つまたは 4 つの高さのバンドを特定することです。各帯域専用のベイは、その帯域に合わせたサイズのビーム ピッチに 100 ～ 150 mm のハンドリング クリアランスを加えて構成されます。回収される累積スペースは相当なものになる可能性があります。高さ 10 メートルのベイでは、短品ゾーンの均一な 2,000 mm ピッチ (4 つのビーム レベル) から 1,350 mm ピッチに移行すると、5 つのビーム レベルが得られ、同じ設置面積内でパレットの位置が 25% 増加します。

この制約は機能します。高さの異なるゾーンには、厳密なスロット規則、または高さを考慮した位置割り当てを強制する倉庫管理システム (WMS) のいずれかが必要です。これがないと、必然的に短いパレットがピッチの高いベイに流れ込み、効率の向上が蒸発してしまいます。標準的なボルトレスラックではビームの調整は簡単で、ビームは数分以内に再配置されますが、ゾーンの整合性を維持するための組織規律を維持するのはより困難な要件です。

最新の倉庫保管ラック システムにおける「インテリジェント」の実際の意味

「インテリジェントな倉庫保管ラッキング ソリューション」という用語は業界全体で広く適用されていますが、基盤となるテクノロジーの成熟度と実用的な価値は大きく異なります。現在商業的に実証されているインテリジェンスの層と、ほとんどの導入において依然として意欲的な層とを区別することは価値があります。

• センサーベースの負荷監視 ひずみゲージまたはロードセルをラック支柱またはビーム接続に埋め込み、リアルタイムの重量データを中央監視システムに提供します。これは、明確な安全性と在庫管理の利点を備えた成熟したテクノロジーであり、過負荷イベントが構造上の限界に達する前にアラートをトリガーします。
• 自動保管・検索システム（AS/RS） スタッカー クレーン、ミニロード システム、ラック通路で動作する自律移動ロボット (AMR) など、ラックと統合されたシステムは、実証済みの多額の投資を行ったインテリジェント インフラストラクチャを表します。これらは、一般的な倉庫保管ではなく、高スループットで予測可能な SKU 環境に適しています。
• RFIDとバーコードの位置確認 ラック面レベルでのピッキング確認と WMS 内でのリアルタイムの位置精度が提供されます。これは安価で広く導入されており、正しく設置されると在庫の精度が真に向上します。
• 振動解析による予知保全 ラックインフラストラクチャに接続されたシャトル車両、クレーン、コンベアシステム上での使用は、新たなアプリケーションです。使用率の高い自動化された環境では便利ですが、手動で操作される倉庫では信号よりも多くのノイズが発生します。

Huijian のインテリジェント ラック製品ラインは、1,500 平方メートルの R&D センターを通じて開発されており、ラベルを販売するためではなく、実際の運用システムと統合するように設計されています。目標は常に、適切なレベルのインテリジェンスを実際のスループット、SKU プロファイル、各顧客の運用の自動化の準備状況に適合させることです。
