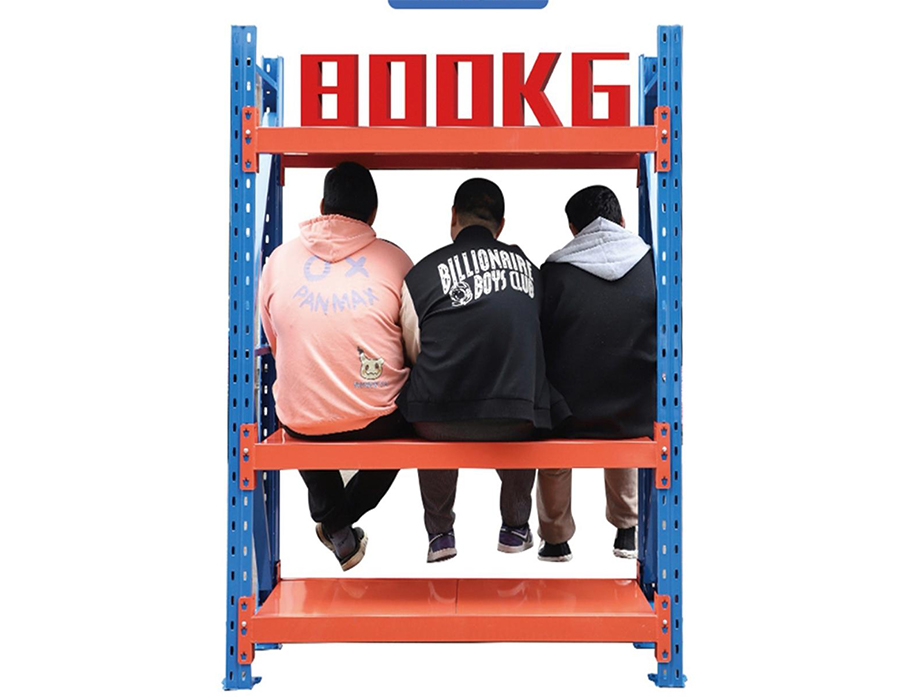

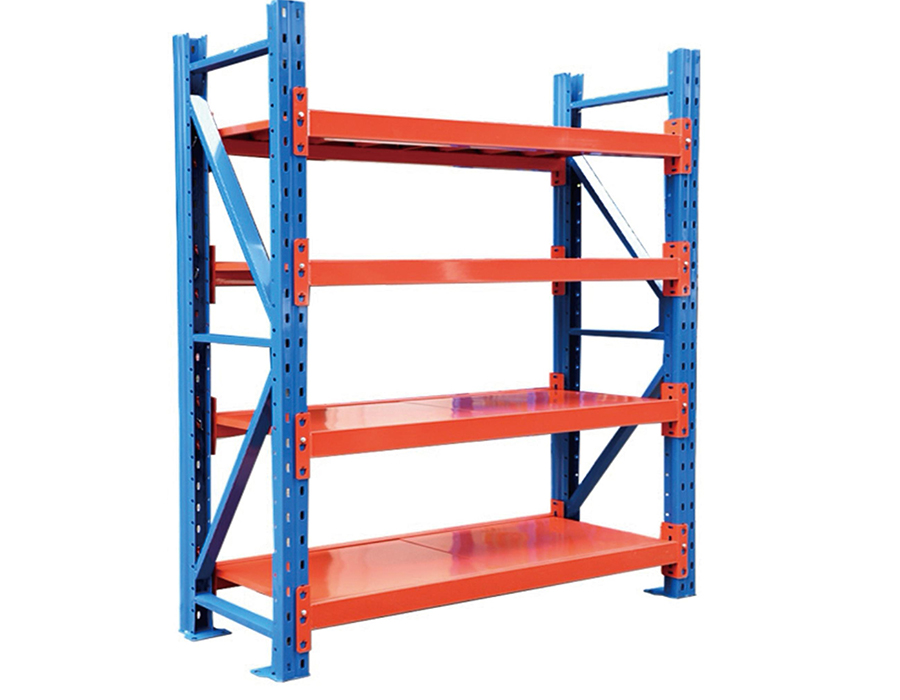

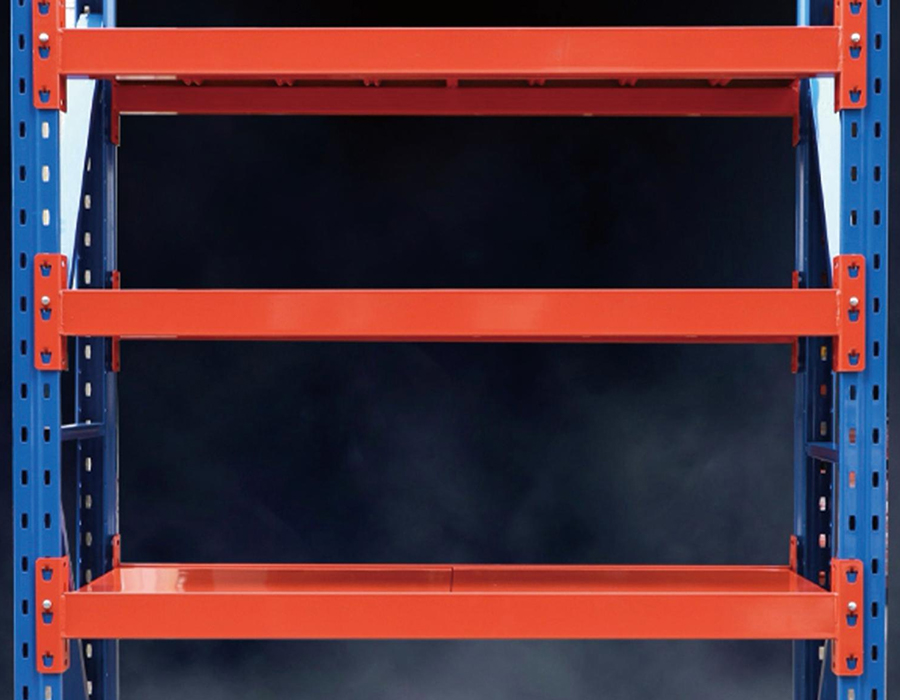

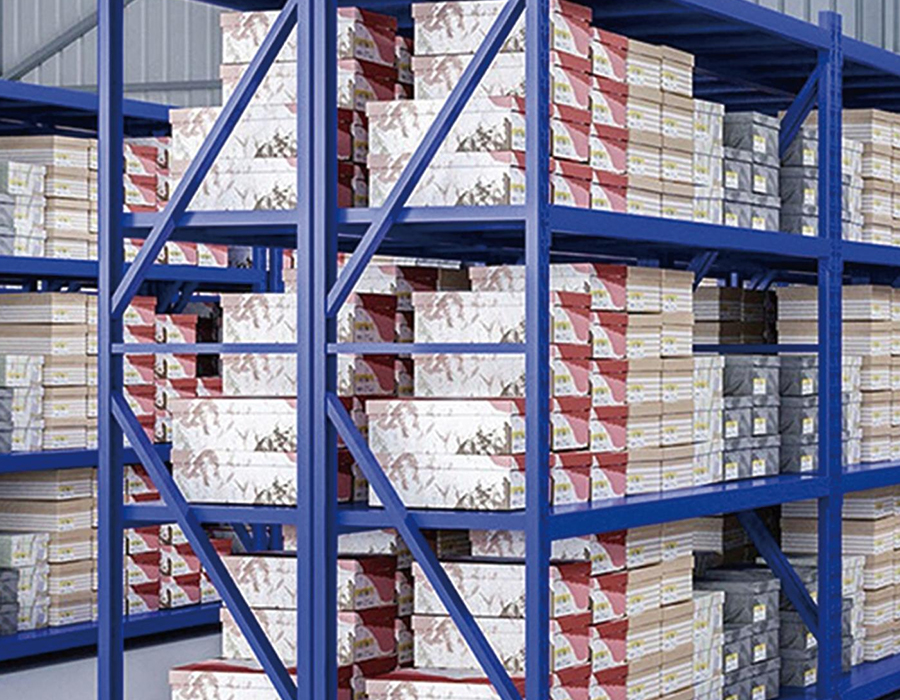

中量ボルトレス棚（500～800kg/段）

スチールゲージとプロファイル形状が中量棚の性能をどのように定義するか

中量ボルトレス棚 構造的に要求の厳しい中間点を占めます。コスト効率と再構成可能性を維持しながら、通常 200 kg から 500 kg の範囲の棚ごとの荷重に対応する必要があります。ユニットが実際にその定格を満たしているかどうかを決定する 2 つの変数は、ベース鋼ゲージとビームの冷間圧延プロファイル形状です。これら 2 つの要素は相互作用します。浅い C プロファイルの厚いゲージは、閉じたボックスまたはハット セクションのプロファイルに形成されたわずかに薄いゲージよりも性能が劣ります。これは、原材料の重量ではなく、断面の慣性モーメントが曲げ抵抗を支配するためです。

実際には、中荷重ビームは 1.5 mm、1.8 mm、または 2.0 mm の冷間圧延鋼で製造されるのが最も一般的です。 1.5 mm から 2.0 mm への増加により、ビーム重量は約 33% 増加しますが、最適化されたハットセクションのプロファイルと組み合わせると、同等のスパンで耐荷重が 50 ～ 70% 向上します。これが、価格が同じでも仕様が異なる 2 つのシェルフユニットが現場で大きく異なるパフォーマンスを発揮する理由です。 Huijian では、中荷重ビーム プロファイルは、材料効率と構造出力のバランスを取るために社内 R&D センターを通じて設計されています。この違いは、定格荷重数値だけでなくたわみ曲線を比較すると明らかになります。

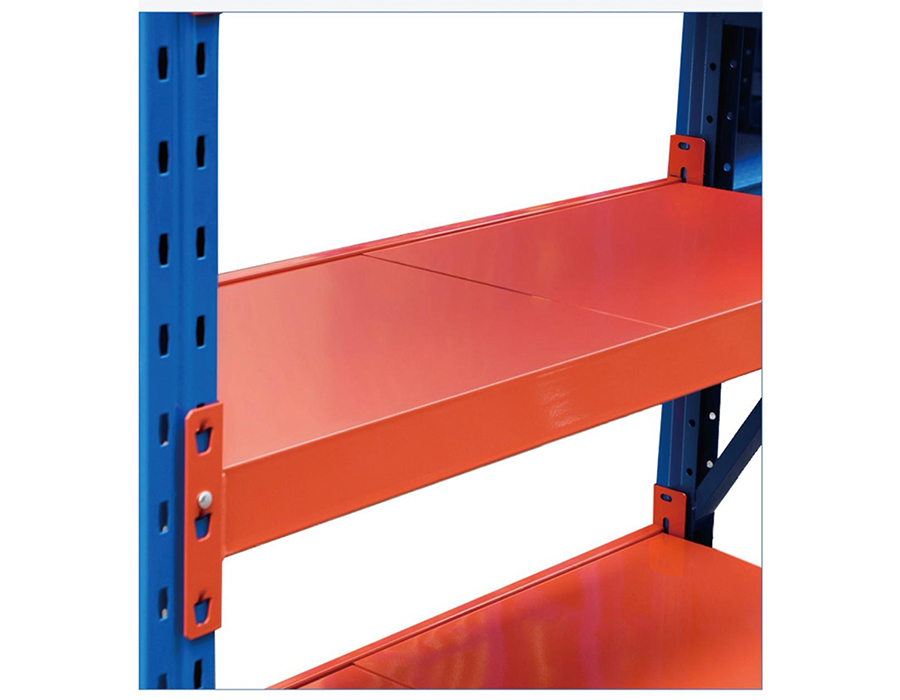

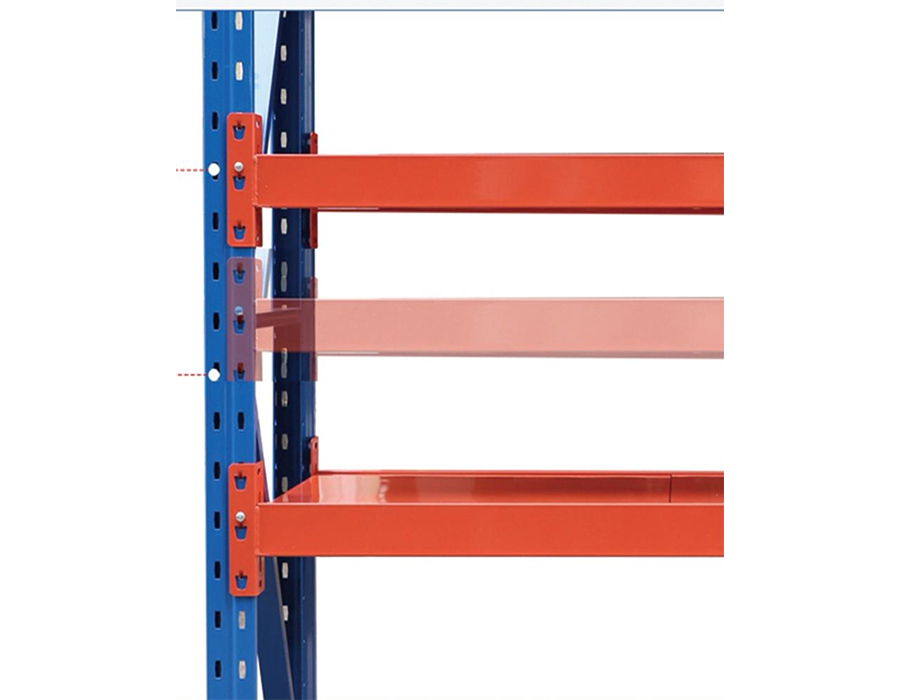

直立柱の穿孔パターンの背後にある構造ロジック

スロット付きまたは穴あきの直立柱はボルトレス棚の特徴的な要素ですが、調達時に穴あきパターン自体が精査されることはほとんどありません。柱の穿孔は 2 つの機能を同時に果たします。ビーム コネクタの接続点を提供することと、柱の正味断面積を減少させ、圧縮耐荷重に直接影響します。これら 2 つの対物レンズは緊張状態にあります。穿孔スロットが多いほど柔軟性は向上しますが、カラムの強度は低下します。

中型のアップライトは、このトレードオフを慎重に管理する必要があります。高さ全体にわたって 50 mm ピッチのスロットを備えた柱は、圧縮応力集中がピークになる上部と底部の中間ゾーンおよび中実鋼のみで 50 mm ピッチの柱よりも正味断面係数が大幅に低くなります。高品質の中耐久カラムには、穿孔列の間のカラム壁にエンボス加工されたリブまたは縦方向の強化折り目も備えており、スロットによって失われたねじり剛性が回復します。直立柱を評価するときは、指定されたゲージ厚だけに依存するのではなく、これらの硬化機能を探してください。

柱の断面形状も重要です。角管支柱は、両方の水平軸でバランスの取れた抵抗を提供します。これは、横方向の荷重が 2 方向から伝わる 2 列構成で役立ちます。オープンバックまたは C チャネルのアップライトは材料コストを節約しますが、偏心荷重によるねじれを防ぐために、より積極的にブレースまたはバック接続する必要があります。 1 段あたりの棚荷重が 300 kg を超える中量用途の場合は、通常、角管支柱の方が安全な仕様です。

定格荷重: 静的、動的、および UDL — それぞれの測定内容

中量棚製品は、サプライヤー間で必ずしも一貫して定義されているわけではない耐荷重で販売されています。正確な仕様を実現するには、各評価タイプが何を測定するかを理解することが不可欠です。

実際の倉庫シナリオでは、UDL の前提が満たされることはほとんどありません。棚に積み上げられたカートンは、そのベースの設置面積 (多くの場合、棚表面の 60% 未満を占める) 上に置かれます。これにより、UDL モデルの予測よりも大幅に悪い集中荷重プロファイルが作成されます。信頼できる経験則は、保管される商品の基本設置面積が棚面積の半分より小さい場合、記載された UDL 容量に 0.7 倍のディレーティング係数を適用することです。

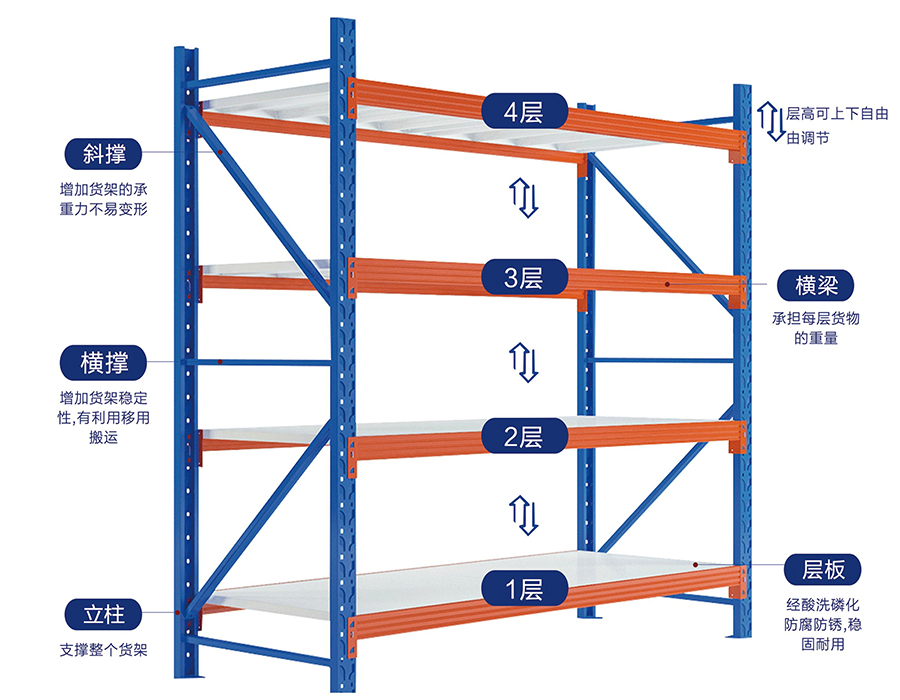

ブレース構成と高所でのシステムの安定性に及ぼす影響

中量棚の高さが高くなるにつれて、特に 2.0 m を超えると、ブレース構成は便利な機能から構造上の必要性へと移行します。ほとんどのボルトレス棚システムは、棚の横方向の荷重、偶発的な衝撃、または地震活動などの水平方向の力によってフレームが平行四辺形になる傾向であるラッキングを防ぐために、斜めまたは水平の背面ブレースパネルに依存しています。

バックパネル vs. クロスブレース システム

背面パネル (通常、ベイの背面全体に広がるワイヤー メッシュまたは穴あき鋼板) は、連続的な補強を提供し、商品が棚の背面から押し出されるのを防ぐバックストップとしても機能します。これらはベイの高さ全体にわたってせん断ダイヤフラムとして機能するため、大幅なラッキング抵抗が追加されます。トレードオフは、背面へのアクセスをブロックし、重量を増加させることですが、これは両面ピック構成では重要です。クロスブレース システムは、後部に X パターンを形成する一対の斜めのスチール ストラップを使用します。これらは軽量で、後方からのアクセスが可能で、取り付けが簡単ですが、ブレースの有効性は正しい張力に大きく依存します。緩んだクロスブレースはラッキング抵抗をほとんど提供せず、現場でよくある取り付け欠陥です。

ロングラン時のエンドフレームブレーシング

6 ベイを超える棚の場合は、ラックの進行を防ぐために、4 つまたは 5 つのベイごとに中間ブレース フレームを挿入する必要があります。中間フレームがないと、たとえ個々のベイが単独で安定しているように見えても、長いランの一端で加えられる横方向の力がビームと支柱の接続を介して伝わり、遠端で累積的な変位を引き起こす可能性があります。これは、Huijian の技術チームが、ハイベイの中負荷構成で長時間の稼働を指定するクライアント向けのレイアウト推奨事項で明示的に取り上げている詳細です。

世代間またはサプライヤー間でシェルフコンポーネントを混在させる場合の互換性に関する考慮事項

倉庫管理者は、別のサプライヤーからの既存の設備に新しい棚ベイを追加するか、メーカーが製品ラインを更新したときに異なる年に購入したコンポーネントを統合するかという決定に頻繁に直面します。どちらのシナリオにも互換性のリスクが伴いますが、インストール日までは過小評価されています。

• スロットのピッチと形状: 2 つのシェルフ システムが両方とも 50 mm ピッチの支柱を宣伝している場合でも、実際のスロットの寸法 (幅、高さ、フックのかみ合いの深さ) はメーカーによって異なります。正しく装着されているように見えるビーム コネクタの嵌合深さが意図したものより 2 ～ 3 mm 浅い場合があり、これにより揚力による引き抜き抵抗が不釣り合いに大きなマージンで減少します。
• 柱の断面寸法: さまざまなメーカーの角管支柱は、公称 60 × 60 mm または 80 × 80 mm の指定を共有している場合がありますが、実際の外形寸法、壁の厚さ、コーナーの半径は異なります。これは、一方のシステムの共有行スペーサー、クロスブレース、およびフットプレートが他方のシステムに正しく適合するかどうかに影響します。
• 梁の深さとデッキの厚さ: 異なるシステムからのビームを混合すると、結果として棚デッキ表面の高さが実行内で不一致になる可能性があり、ピッカーや機械的取り扱い装置につまずきの危険が生じます。これは、一方のビームの深さに合わせて設計されたディバイダーやビンレールなどのアクセサリが、もう一方のビームの深さに正しく装着されないことも意味します。
• 表面コーティングの相互作用: ガルバニック腐食は、湿気の多い環境で異なる金属表面処理が互いに接触する場合に発生する可能性があります。溶融亜鉛メッキの支柱と粉体塗装の梁を組み合わせるのは一般にリスクが低いですが、塩気環境でアルミニウムの付属品と亜鉛メッキ鋼板を組み合わせる場合は、絶縁ワッシャーまたは互換性のあるコーティングが必要です。

既存の設備を拡張する場合の最も安全なアプローチは、元のメーカーから調達し、同じ世代の製品を指定することです。それが不可能な場合は、大量注文の前に代表的なコンポーネントを機械的に試して取り付けることが、最小限ではありますが不可欠な検証手順となります。

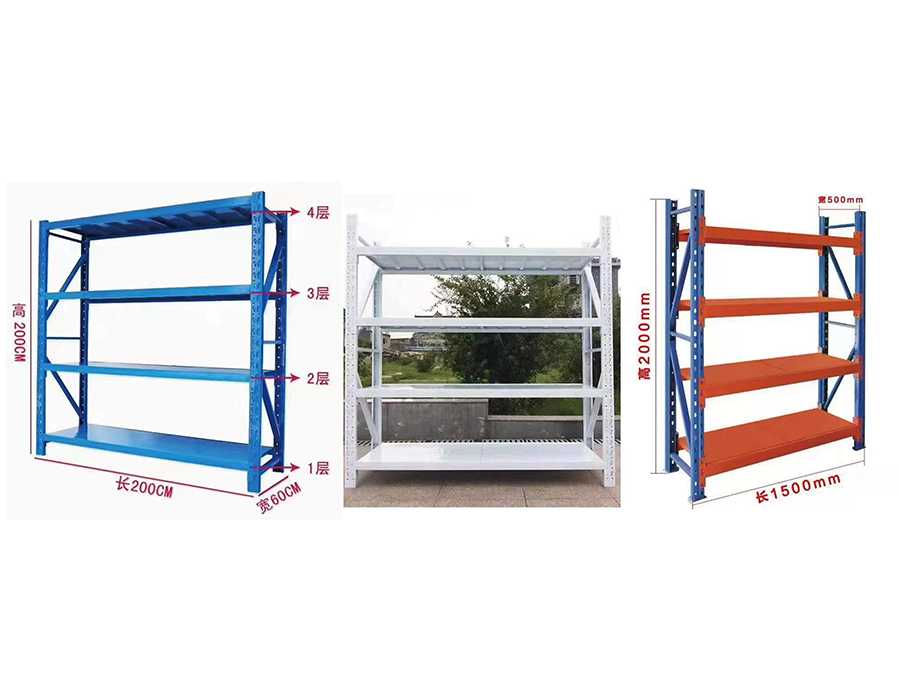

パレット互換の中型保管庫向けにベイの幅と深さを最適化

産業用中量ボルトレス棚 標準パレットまたはハーフパレットがバラのカートンと一緒に保管されるハイブリッド環境でよく使用されます。このような場合、無駄なスペースや危険なオーバーハングを避けるために、ベイの公称寸法をパレットの設置面積基準に注意深く合わせる必要があります。

標準ユーロパレット (1200×800 mm) と GMA パレット (1219×1016 mm) は設置面積が異なるため、一方のベイの寸法が他方のベイに最適に適合するわけではありません。中量棚でのユーロパレット保管の場合、ビームスパン 1300 mm、棚の奥行き 850 mm により、各側に 50 mm のクリアランスバッファが提供されます。これは、通常の配置でビームの接触を回避するには十分ですが、パレットの大きな横方向の移動を許容するほどではありません。 GMA パレットの場合、スパン 1400 mm と奥行き 1100 mm がより適切な最小値です。

棚の奥行きは、専用の深い保管構成を使用せずに 2 番目のパレット列を前から後ろに保管できるかどうかにも影響します。中量棚での 2 倍の深さのパレット保管には 1700 mm 以上の奥行きが必要です。これには通常、パレットの合計荷重が 600 kg を超える可能性がある下段の棚レベルでのスパンの中央のたわみを防ぐために中央のサポート ビームが必要になります。このセンタービームはコストを追加しますが、これらの荷重とスパンでの構造的完全性に関しては交渉の余地がありません。

耐震性と耐衝撃性: リスクゾーンにおける中型棚の評価方法

中程度の地震活動が見られる地域 (中国東部および南部の大部分を含むカテゴリー) では、中型棚システムには標準の静定格荷重を超える評価が必要です。地震力は棚の内容物に水平に作用し、上部の棚にある重量物によって生成される慣性荷重は、地面の加速イベント中に標準のボルトレス コネクタ システムの横方向の抵抗を超える可能性があります。

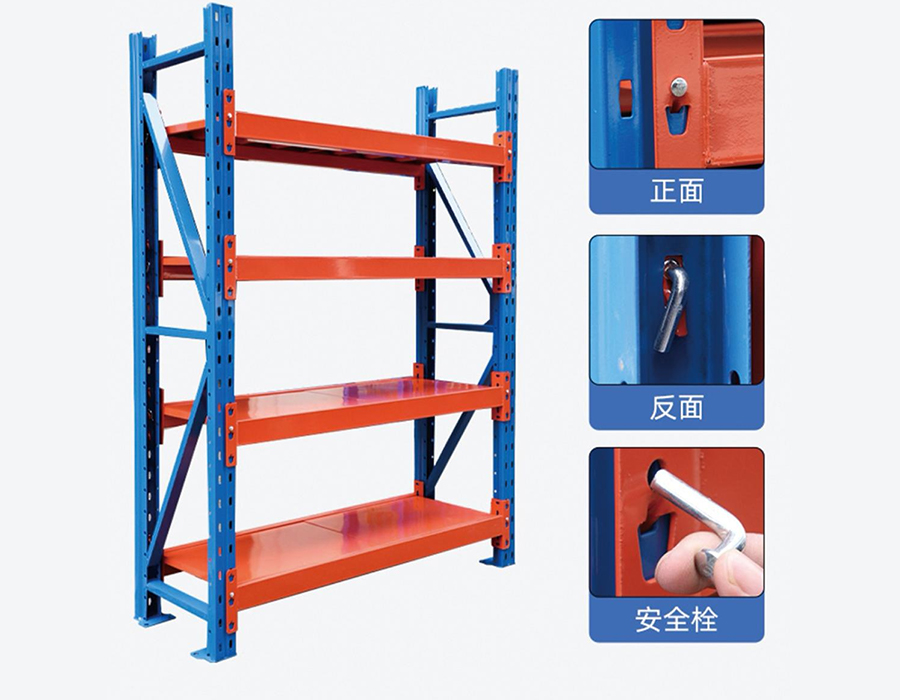

評価する重要なパラメータは、システムのベースせん断抵抗 (フレームがずれる前に棚が抵抗できる合計水平力) と、垂直荷重と横荷重を組み合わせた場合のコネクタの引き抜き強度です。標準の中荷重ビーム コネクタは、純粋に垂直荷重条件下でテストされます。地震や衝撃のシナリオによって生じる複合荷重下では、有効嵌合深さが減少し、コネクタはフック ポイントで回転応力にさらされます。二次ロックピンまたは溶接されたクリップ補強を備えたシステムは、このような条件下で大幅に優れたパフォーマンスを発揮します。

• 床固定: 地震危険区域では、高さ 1.8 m を超えるすべての中量棚は、静荷重下での自立安定性に関係なく、床に固定する必要があります。最小直径 M10、埋め込み深さ 80 mm のコンクリートへの拡張アンカー ボルトは、中規模の設置の一般的な仕様です。
• 上部の棚への負荷を軽減: 最も重い商品を下の棚に保管するのが標準的な方法ですが、耐震の観点からは、安定性を超えた構造的基盤があります。つまり、重心が低いため、水平方向の加速度による転倒モーメントが直接軽減されます。上部棚の荷重を 20% 削減すると、フレームの高さと奥行きの比率に応じて、転倒モーメントを不釣り合いに大きなマージンで削減できます。
• 行間結合: 2 列の中量走行は、フレーム上部の列間タイビームで接続する必要があります。これらは、2 つの列が独立して反対方向にラックすること、つまり「シザーラッキング」と呼ばれる破損モードを防止します。これにより、各列が独立して横方向の力に耐えられた場合でも、フレームの崩壊を引き起こす可能性があります。

当社では耐震性能に関する考慮事項を当社の中耐用製品仕様に組み込んでおり、リスクの高いゾーンのお客様には、プロジェクト計画段階の早い段階で当社のエンジニアリング チームと相談して、適切な構成の推奨事項が最初からレイアウトに組み込まれていることを確認することをお勧めします。
