頑丈なパレットラック

直立フレームゲージとプロファイル形状が実際の定格荷重を決定する方法

頑丈な産業用パレット ラックの仕様書に印刷されている定格荷重は、固定された材料特性ではありません。これは、鋼材のグレード、断面の厚さ (ゲージ)、プロファイルの形状、ブレースなしの柱の高さの相互作用から導出される計算値です。鋼材グレードが同じで、記載されている容量を備えた 2 つのラックは、直立プロファイルが異なると、荷重下で大きく異なる動作をする可能性があります。この区別は、断面を指定せずに容量番号のみを記載するサプライヤーの見積もりを評価する場合に非常に重要です。

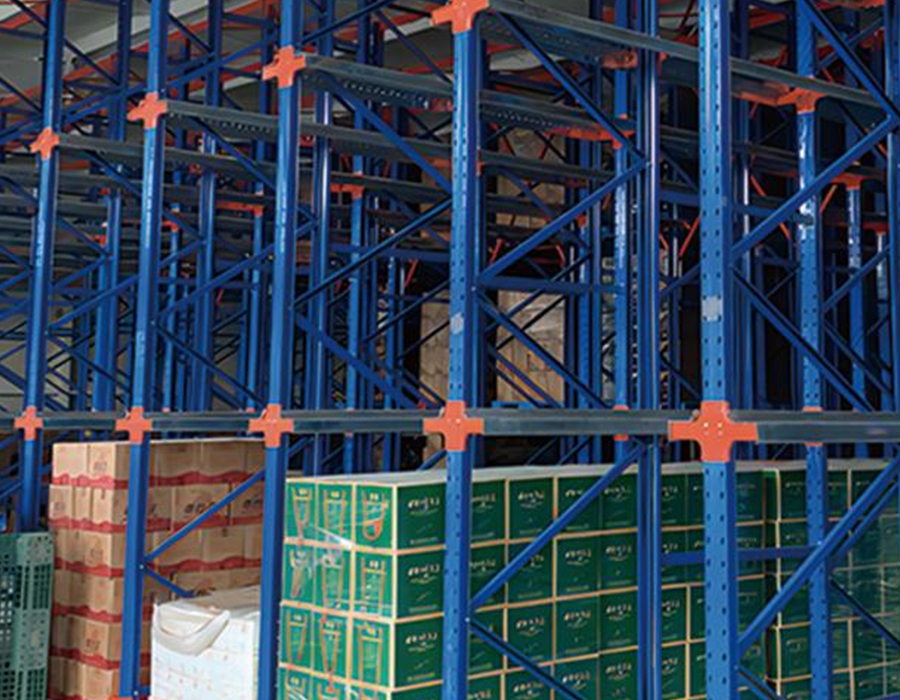

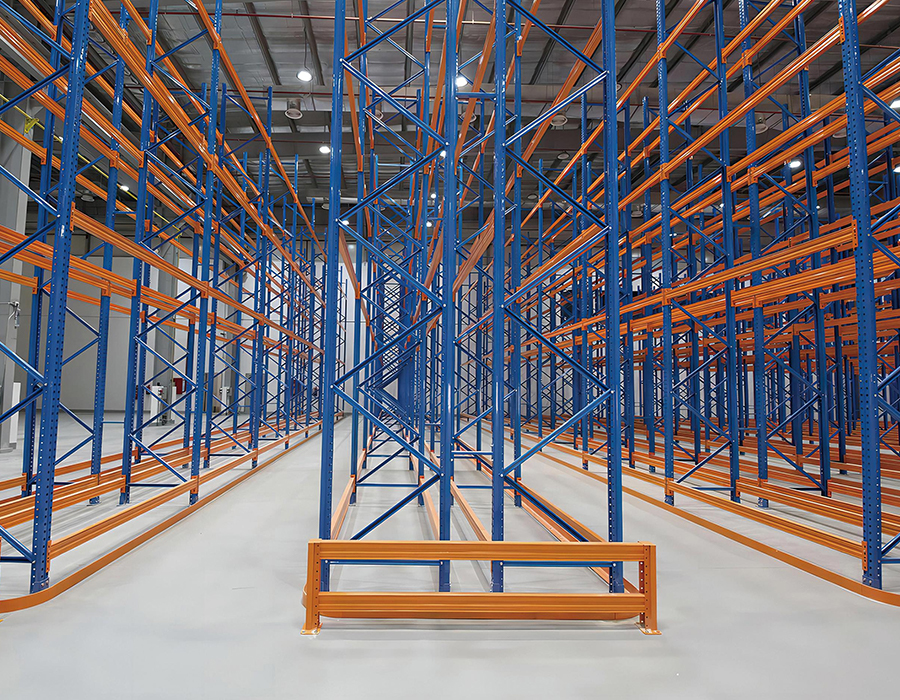

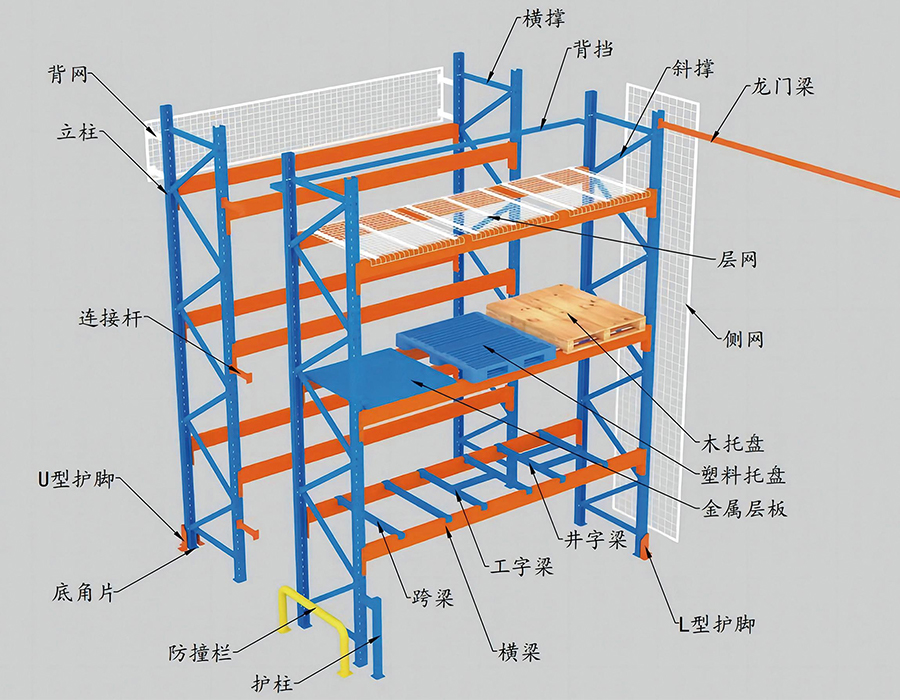

柱の直立プロファイル 頑丈なパレットラックシステム 通常、オープンまたは半クローズドセクションにロール成形されます。最も一般的なのは、C チャネル、I セクション、および高層用途で使用されるティアドロップまたはボックスカラムプロファイルです。オープン C チャネルは経済的で製造が簡単ですが、弱軸周りの回転半径が小さいため、高さが増加するにつれて軸方向の圧縮による横方向の座屈が発生しやすくなります。クローズドまたは半クローズドボックスコラムは、材料を中立軸から両方向に分散させ、座屈に対する耐性を大幅に向上させます。これが、10 メートルを超える事実上すべてのラックにボックスまたは厚肉のクローズドプロファイルが使用される理由です。

ゲージ削減は一般的なコスト削減方法ですが、測定しないと検出するのは困難です。実際の厚さ 1.7 mm で製造された公称 2.0 mm のアップライトは、断面積の約 15% を失い、慣性モーメントの大部分が不釣り合いに大きくなります。実際の結果として、ラックは理想的な実験室テスト条件下では規定の耐荷重を満たしますが、実際の偏心荷重、衝撃、またはフォークリフト操作による動的力の下では安全マージンが減少します。購入者は調達契約で最小ゲージ公差を指定し、寸法検査報告書とともに材料証明書を要求する必要があります。

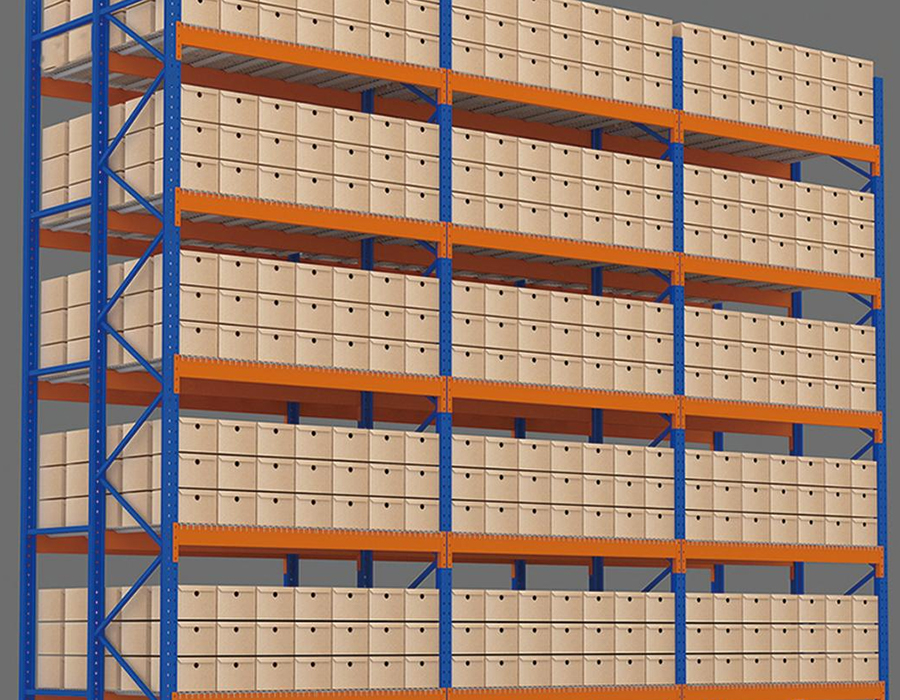

ヘビーデューティー用途におけるビーム偏向制限の背後にあるエンジニアリングロジック

積載されたパレットのラッキングにおけるビームのたわみは、単に見た目の問題ではなく、荷重の再配分とコネクタの完全性に直接影響する構造上の信号です。 FEM 10.2.02 ラック コードや中国の GB/T 25820 などの業界標準では、最大定格荷重下での水平ビームのたわみが保守限界としてスパン/200 を超えてはならないと規定されています。標準的な 2,700 mm のビーム スパンの場合、これは最大中間スパンのたわみ 13.5 mm に相当します。この制限を超えても、直ちに障害が発生することは保証されませんが、ビームが設計範囲の端で動作していることを示します。

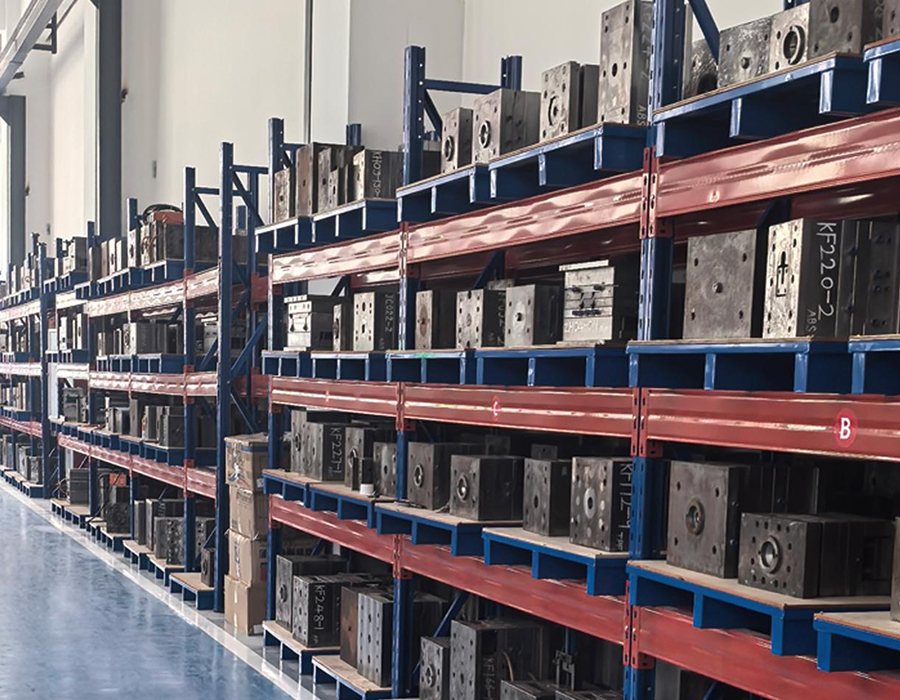

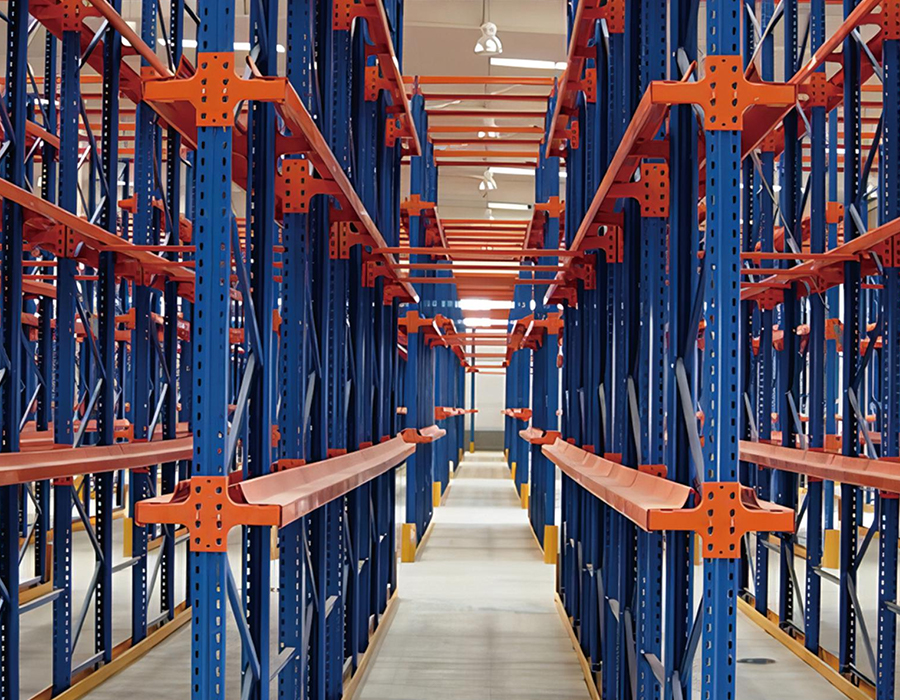

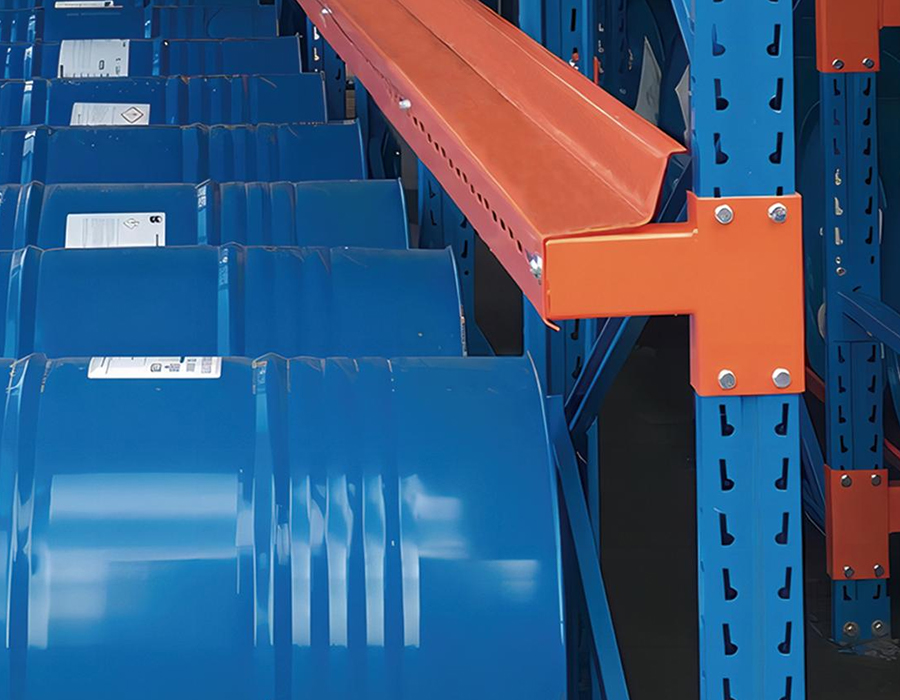

梁が過度にたわむと構造的に何が起こるかは誤解されることがよくあります。主なリスクはビームの破損ではなく、積み降ろしサイクルを繰り返すとビームと直立のコネクタが徐々に緩むことです。ほとんどの頑丈なパレット ラック システムでは、ビーム タブが直立支柱のパンチング スロットに係合するフックイン安全ロック コネクタが使用されています。動的なパレット配置下でビームが偏向と回復を繰り返すと、コネクタは係合点で微小な動きを経験します。時間の経過とともに、これによりフック先端の鋼が加工硬化され、最終的にはタブの亀裂やスロットの変形が発生し、コネクタの引き抜き抵抗が定格値を大幅に下回ります。

修正アプローチは必ずしもビーム深さを増やすことではありません。場合によっては、より効率的な解決策はベイ幅を減らすことです。スパンを 2,700 mm から 2,400 mm に段階的に変更すると、鋼材の重量を比例的に増加させることなく、最大曲げモーメントとたわみが大幅に減少します。私たちの 頑丈な産業用パレットラック 静荷重テーブルだけでなく、実際のたわみ計算に基づいて検証されたスパンと深さの比を使用して設計されており、システムの全耐用年数にわたって長期的なコネクタの完全性が維持されることが保証されています。

パレットのオーバーハングとビーム荷重分散に対するその影響

標準的なパレット ラック荷重の計算では、パレットが 2 つのビーム レール間で完全にサポートされ、パレット荷重がビームの中心に配置されると想定しています。実際には、パレットがビーム面からはみ出したり、レール間に非対称に配置されたり、ストリンガーがビームに対して垂直ではなく平行に配置されたりすることがよくあります。これらの偏差はそれぞれ、標準の能力表では考慮されていない負荷の偏心を引き起こしますが、これらの偏心は高処理量の倉庫では日常的に発生します。

パレットがフロントビーム面から 100 ～ 150 mm 張り出す場合 (狭いベイ幅の GMA パレットによく見られます)、有効荷重点は直立したフレーム面の前方に移動します。これにより、垂直せん断荷重に加えて、コネクタが抵抗しなければならないフロント ビームに転倒モーメントが発生します。ビームの指定されたパレット容量を大幅に下回る負荷では、合計の需要がコネクタの定格引き抜き抵抗を超える可能性があります。パレットがビームに平行なストリンガーを使用して配置されている場合にも同じ効果が発生し、パレットのベース全体に分散された面接触ではなく、2 つの集中した線荷重が発生します。

不規則なパレットを扱う頑丈なパレットラックシステムで使用される実際的な軽減策は、パレットサポートバー、つまりベイの中間点でビームに対して垂直に配置されたクロスメンバーの設置です。これらのバーはパレットに 3 番目の接触点を提供し、点荷重を分散荷重に変換し、同じパレット重量に対してビームのたわみを最大 40% 削減します。また、ビームコネクタが故障した場合にパレットがビーム間で落下するのを防ぎ、有意義な二次安全機能を追加します。

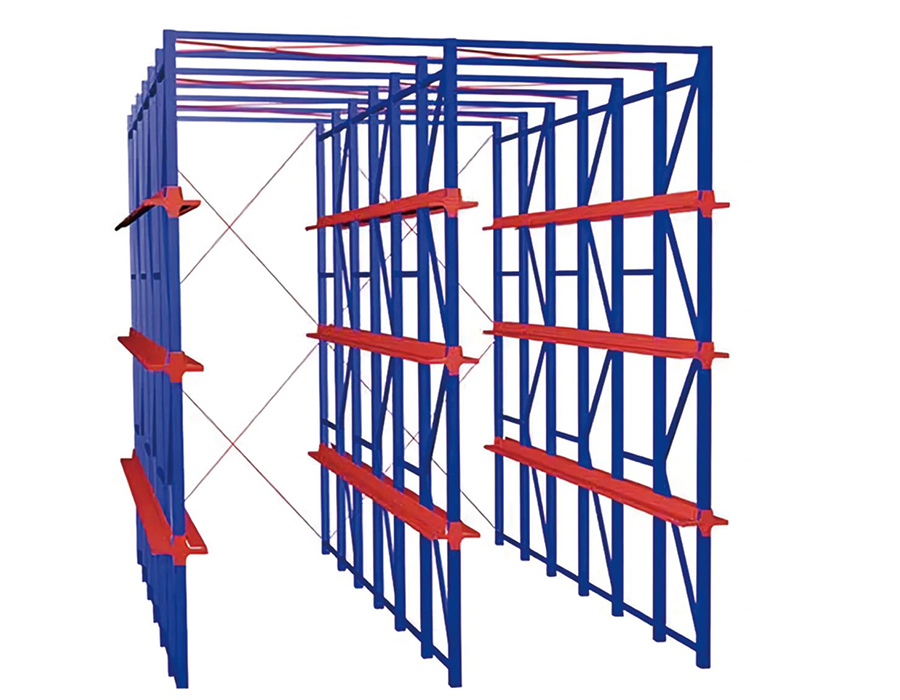

直立フレーム幅の比較: より深いフレームにコストの価値がある場合

直立フレームの深さ（フレームを形成する 2 本の直立柱の間の前後で測定された寸法）は、宣言された荷重をサポートするために必要な最小値で指定されることが多く、標準的な単一の深さの選択ラックでは通常 800 mm または 1,000 mm です。ただし、フレームの深さは、転倒力に対するラック システムの安定性に直接的かつ重大な影響を与えるため、すべての用途で最小の深さを選択することは、過酷な環境での誤った節約になります。

10 メートルを超える高床重量パレット ラック システムでは、アキシアル荷重のみではなく、アップライトの細さ比 (高さを最小回転半径で割った値) が設計パラメータを支配します。深いフレームは本質的に柱の中心線からより長い水平距離で支柱を固定するため、フレーム アセンブリの有効回転半径が増加し、臨界座屈荷重が増加します。このため、1,000 mm または 1,200 mm フレームの追加の材料コストは、通常、必要な直立セクションの重量の削減によって正当化され、幅広の斜めブレース部材の追加コストを部分的に相殺します。

アンカーボルトの仕様: せん断強度よりも引抜強度が重要な理由

ほとんどの倉庫担当者、さらに多くの調達チームは、ラックのアンカー ボルトは主に水平方向のせん断力、つまりフォークリフトの衝撃や地震活動による横方向の圧力に抵抗すると考えています。実際には、ほとんどの高耐久パレット ラック構成におけるラック ベース アンカーの支配的な荷重ケースは、水平方向のせん断ではなく、垂直方向の引き抜き張力です。これを理解すると、アンカーを指定して検査する方法の論理が逆転します。

メカニズムは簡単です。偏心したパレット荷重、高所でのフォークリフトの衝撃、地震による横加速度など、ラック フレームに転倒モーメントが加わると、フレームの張力側のベースプレートがスライドするのではなく、持ち上げられます。その側のアンカーボルトは、張力がかかった状態で完全な上昇力に抵抗する必要があります。高さ 10m の頑丈なラックの場合、5 レベルにわたって 1 レベルあたり 4,000 kg の荷重がかかる場合、設計上の衝撃下でのテンション アンカーでの計算上の揚力は 15 ～ 20 kN を超える可能性があります。標準的なコンクリートの標準的な M12 拡張アンカーは、埋め込み深さとコンクリートのグレードに応じて、わずか 8 ～ 12 kN の引抜能力を実現します。これは要求を大幅に下回ります。

正しい仕様のアプローチには、検証済みの 3 つのパラメータが含まれます。設置場所のコンクリート圧縮強度 (ほとんどの頑丈な用途では最小 C25)、アンカーの埋め込み深さ (ボルトの長さだけではなく、ベースプレートの厚さとレベリンググラウトを考慮した後の有効な埋め込み)、および最も近いコンクリート接合部またはエッジからのエッジ距離です。現場に設置されたテストアンカーからの引抜試験結果は最も信頼性の高い検証方法であり、計算された揚程需要がアンカーのカタログ引抜能力の 60% 以上に近づくプロジェクトでは必須となります。

通路幅の仕様がラックの安定性とフォークリフトの選択にどのように影響するか

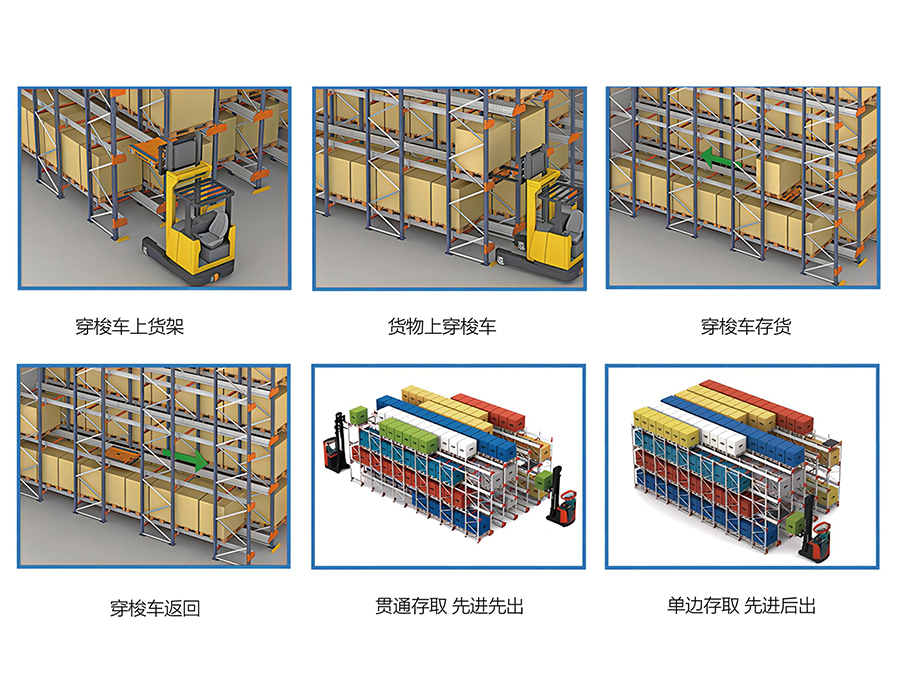

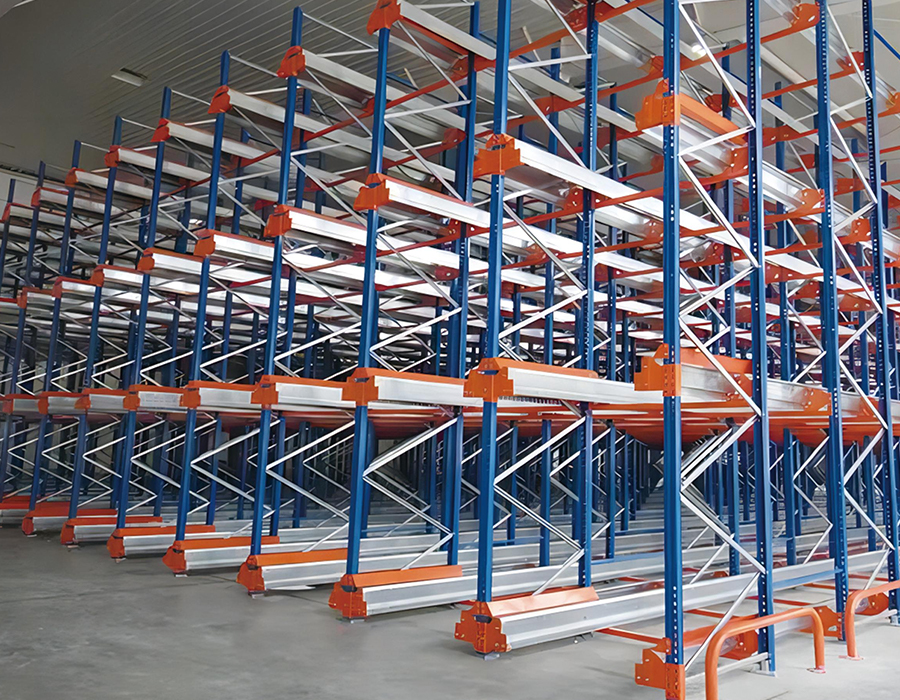

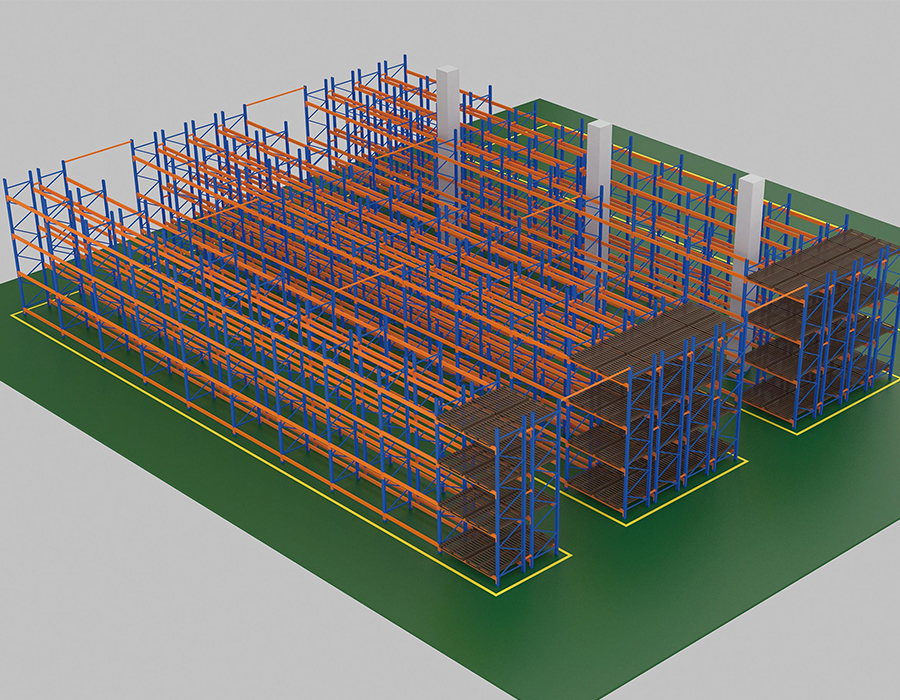

通路幅 頑丈な産業用パレットラック レイアウトは単に交通管理上の決定ではなく、フォークリフトのタイプ、ラックの最大高さ、スループット レート、および総ストレージ密度を同時に決定するシステム エンジニアリングの制約です。これらの変数は密接に関連しているため、他の変数をモデル化せずに 1 つを最適化すると、最適とは言えない結果が生じ、インストール後の修正にコストがかかります。

3 つの主要な通路カテゴリはそれぞれ、次のような一連の個別のカスケード制約を作成します。

• 広い通路（3,500mm）： 標準回転半径のカウンターバランスフォークリフトに対応します。実際のラックの最大高さは、フォークリフトのマストの高さと高所での視認性によって約 7 ～ 8m に制限されます。保管密度は 3 つの構成の中で最も低くなりますが、スループットの柔軟性は最も高くなります。フリート内のどのフォークリフトもどの通路でも稼働でき、特別な訓練や車両は必要ありません。

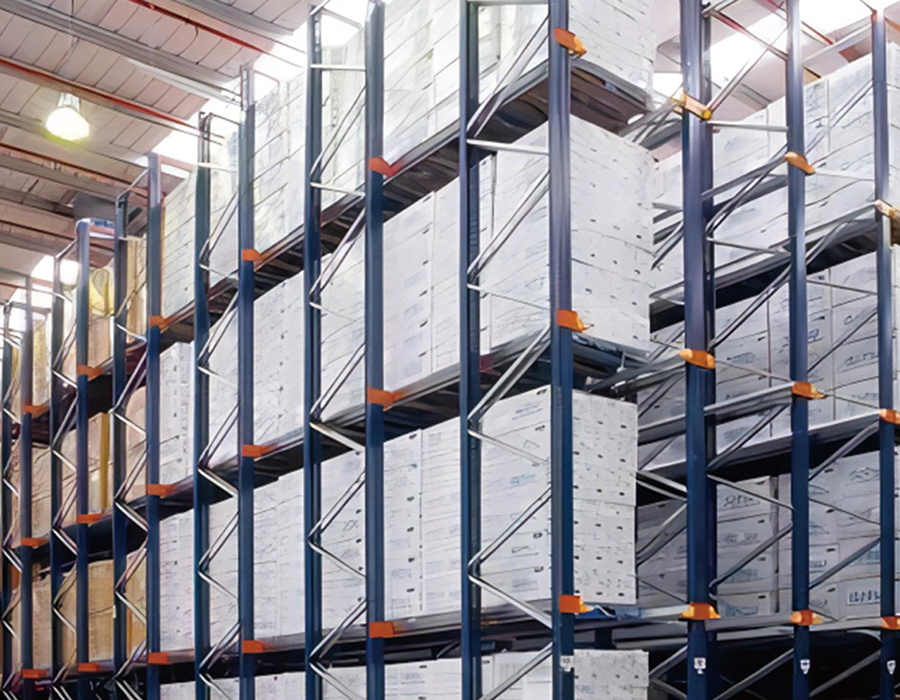

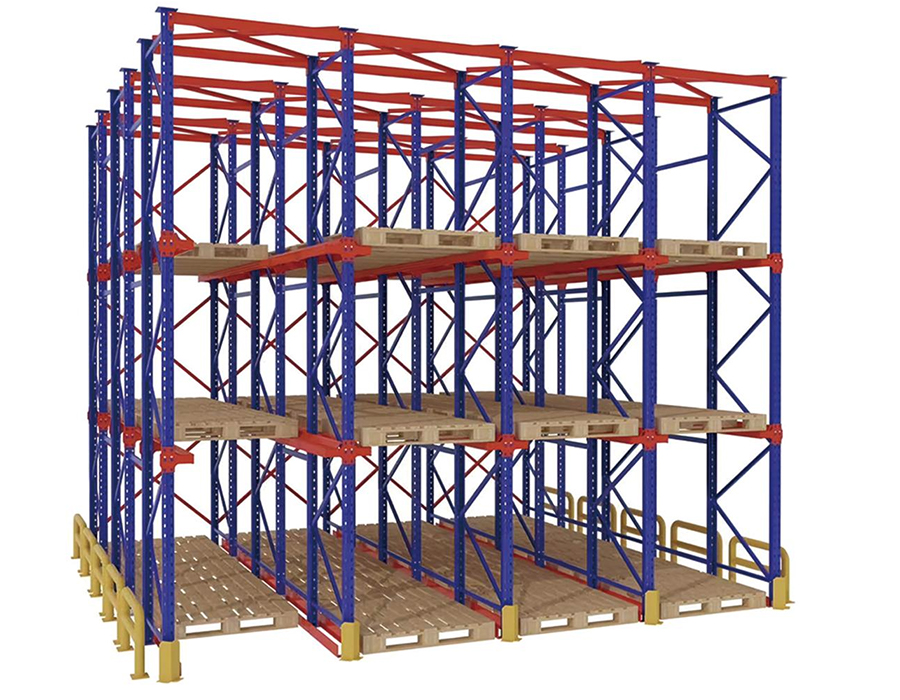

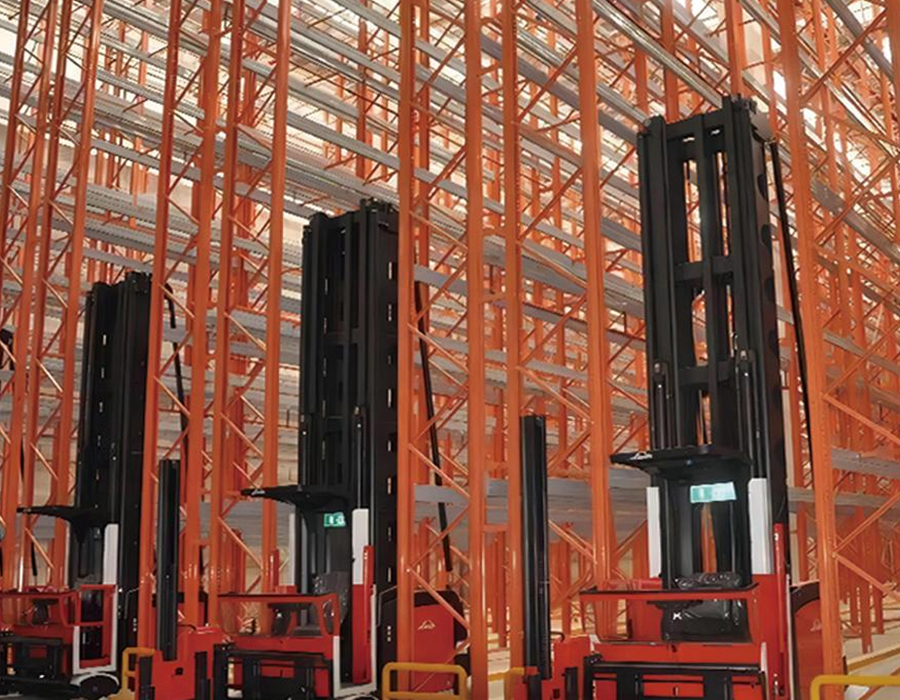

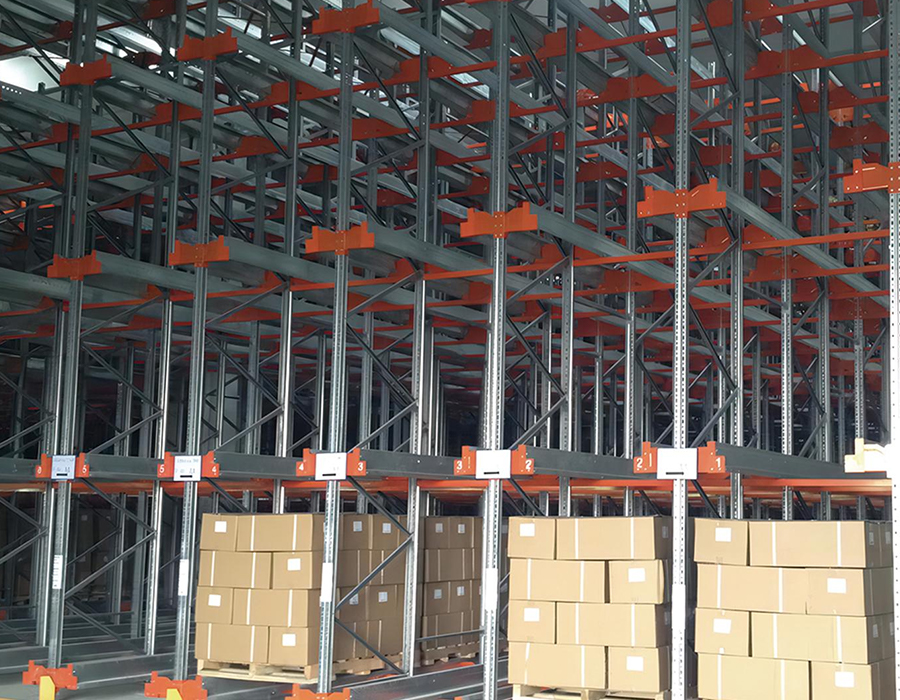

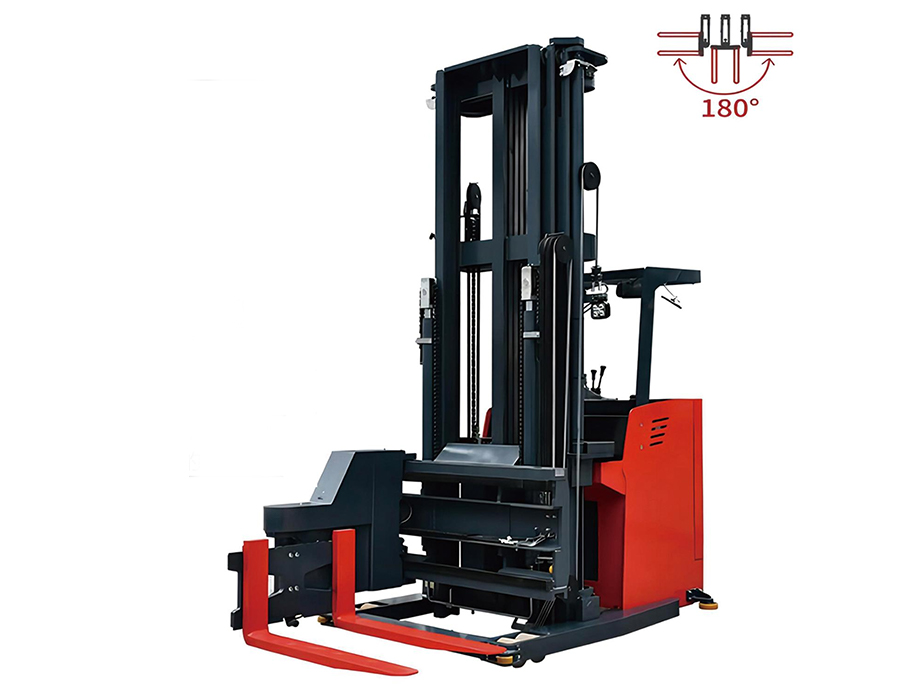

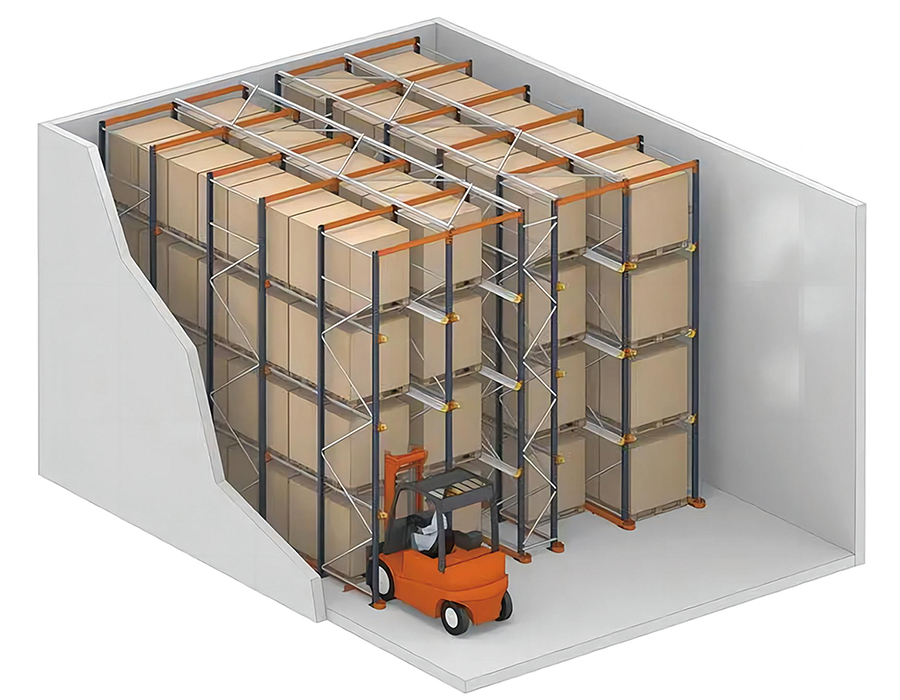

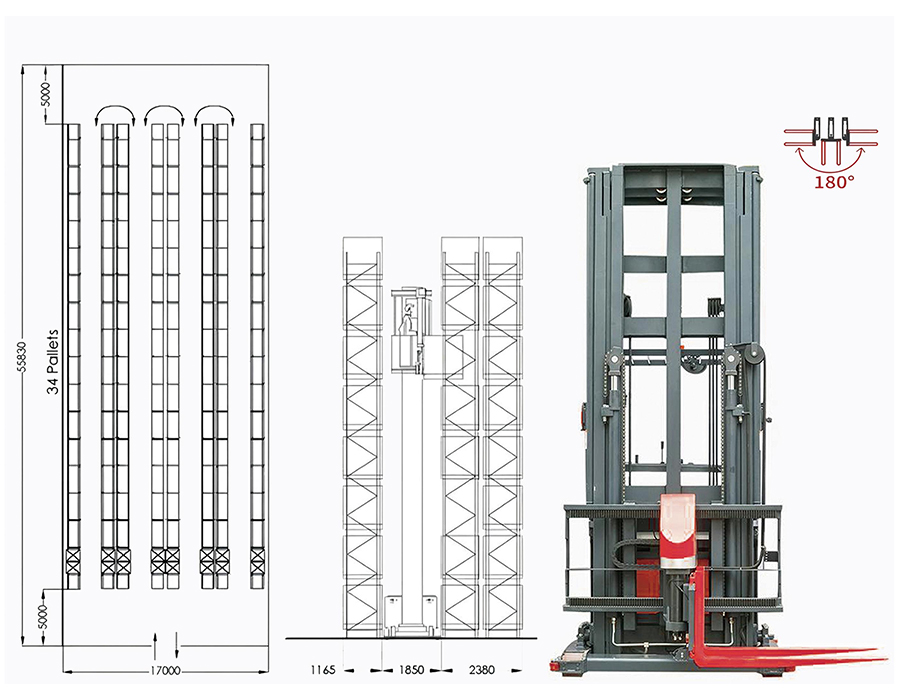

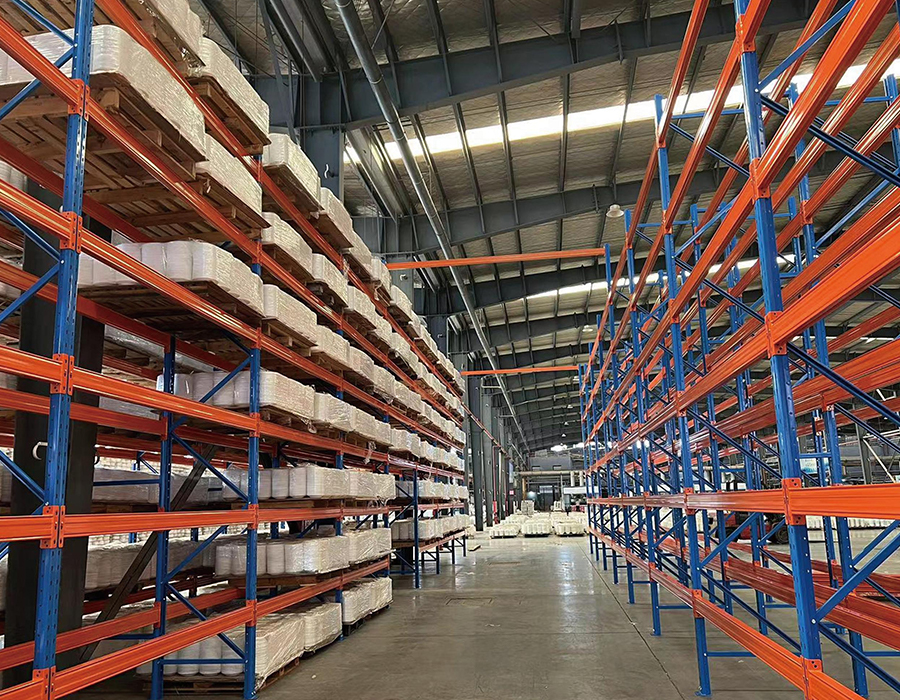

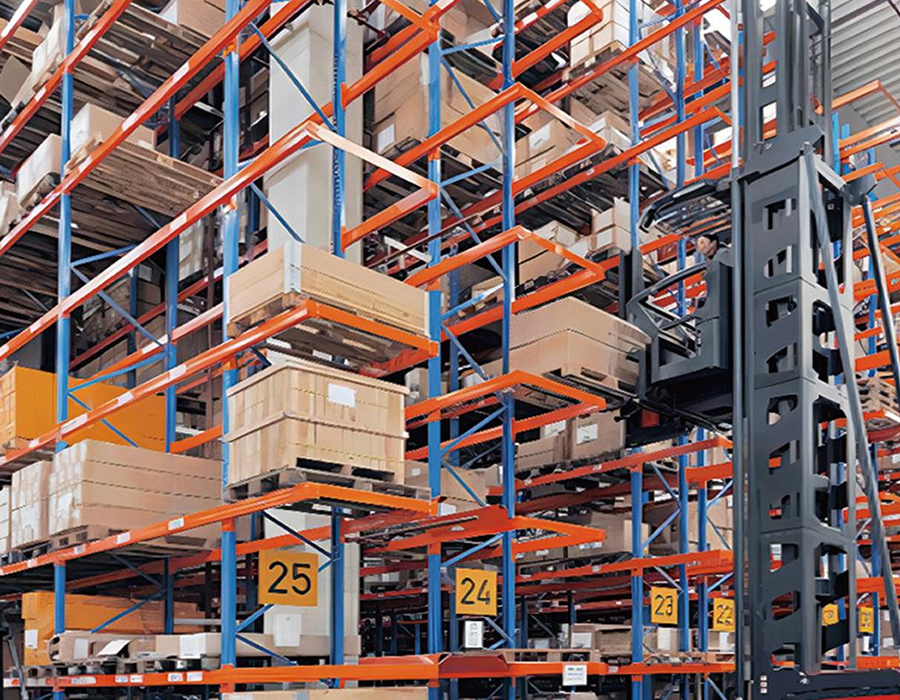

• 狭い通路（1,800～2,200mm）： ワイヤーガイドまたはレールガイドの極狭通路 (VNA) トラックを使用し、オペレーターを荷物の横に上げて運転する必要があります。これらのトラックは高さ 14 メートルに達し、広い通路のレイアウトよりも 40 ～ 50% 高い保管密度を達成できます。ただし、VNA トラックは専用です。ラック通路外での受け取りや発送作業には使用できないため、ステージング エリア用のカウンターバランス トラックやリーチ トラックが別途必要になります。
• トラックの通路までの距離 (2,700 ～ 3,200mm): 最新の重量物パレットラックシステムで最も一般的な構成で、密度と柔軟性のバランスが取れています。リーチトラックは車体を動かさずにフォークを伸ばすため、カウンターバランス機よりも狭い通路での走行が可能でありながら、高さは10～11mに達します。重要な制約は、パレットを 90 度配置する場合の最小通路幅です。これは各トラックのモデルとパレットの方向に固有であり、一般的な表ではなく、正確なトラックの仕様に照らして検証する必要があります。

Huijian のレイアウト エンジニアリング プロセスは、フォークリフトの仕様で終わるのではなく、仕様から始まります。最初にラック システムを設計し、次に適合するフォークリフトを選択するという一般的な順序エラーがあり、通路幅とラック高さの両方で妥協を余儀なくされ、倉庫全体の効率が低下します。

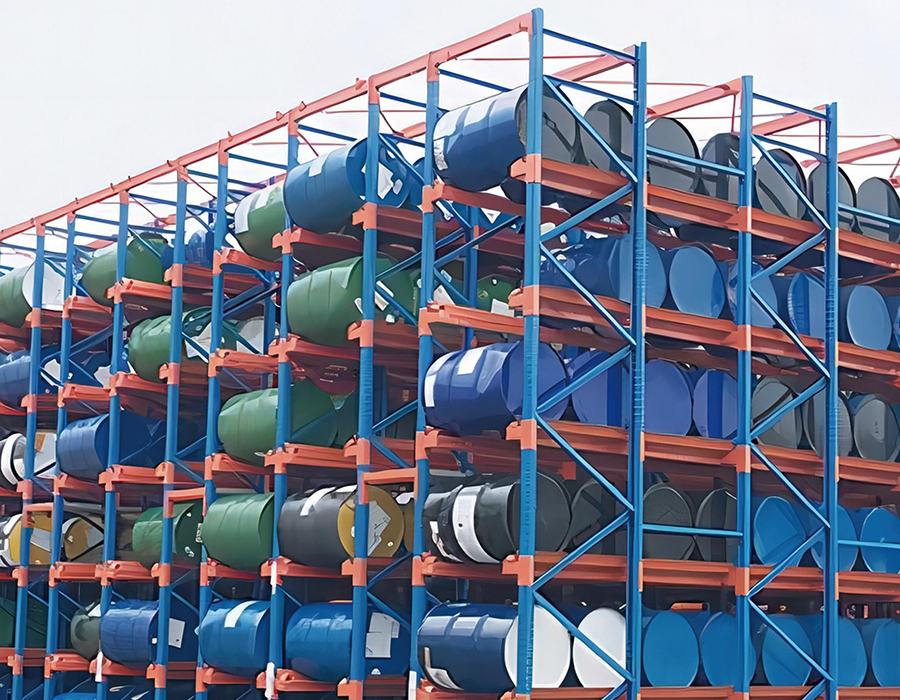

過酷な環境における表面コーティングの品質: ミクロン単位を超えた品質

粉体塗装の厚さは、大型産業用パレット ラックのサプライヤー間で表面仕上げの品質を比較する際に最もよく引用される仕様です。乾燥膜厚 60 ～ 80 ミクロンという標準仕様は広く参照されており、ほとんどの信頼できるメーカーはこのしきい値を満たしています。ただし、コーティングの厚さだけでは、実際の産業環境における耐食性とコーティングの接着寿命を予測するのは不完全です。粉末を塗布する前の前処理プロセスがより重要な変数です。

工業用ラック鋼の標準的な前処理手順には、脱脂、表面酸洗またはショットブラストによるミルスケールと錆の除去、リン酸塩処理による鋼表面に化学結合する化成皮膜の形成、および粉末塗布前の最終不動態化リンスが含まれます。リン酸塩層は接着の基礎です。リン酸塩層がなければ、裸の鋼材や準備が不十分な鋼材に塗布された粉体塗装は、コーティングの厚さに関係なく、湿気の多い環境や化学的に活動的な環境では 12 ～ 24 か月以内に切断端や衝突部分で剥離してしまいます。 ISO 9227 に準拠した最低 500 時間の塩水噴霧テストは、意味のある品質ベンチマークです。サプライヤーは仕様書だけではなく、テスト証明書を提供できる必要があります。

-20°C 未満の温度でラッキングが動作する冷蔵保管用途の場合、標準のポリエステル粉体塗装は脆くなり、耐衝撃性が失われます。このような環境では、エポキシとポリエステルのハイブリッド コーティングまたは溶融亜鉛めっきが適切な仕様です。どちらを選択するかには、コストとアクセスしやすさのトレードオフが関係します。溶融亜鉛めっきは、優れた長期耐食性を備え、層間剥離することなく機械的損傷に耐えますが、損傷した亜鉛めっき部分を現場で塗料で修理することはできませんが、ハイブリッドコーティングされたコンポーネントはタッチアップできます。当社の 58,000 平方メートルの施設には 6 つの生産ラインと社内コーティング プロセスがあり、あらゆる段階で前処理の品質を直接管理していますが、これは外注のコーティング プロセスでは確実に保証できません。

負荷掲示板: 法的要件または実用的な安全ツール?

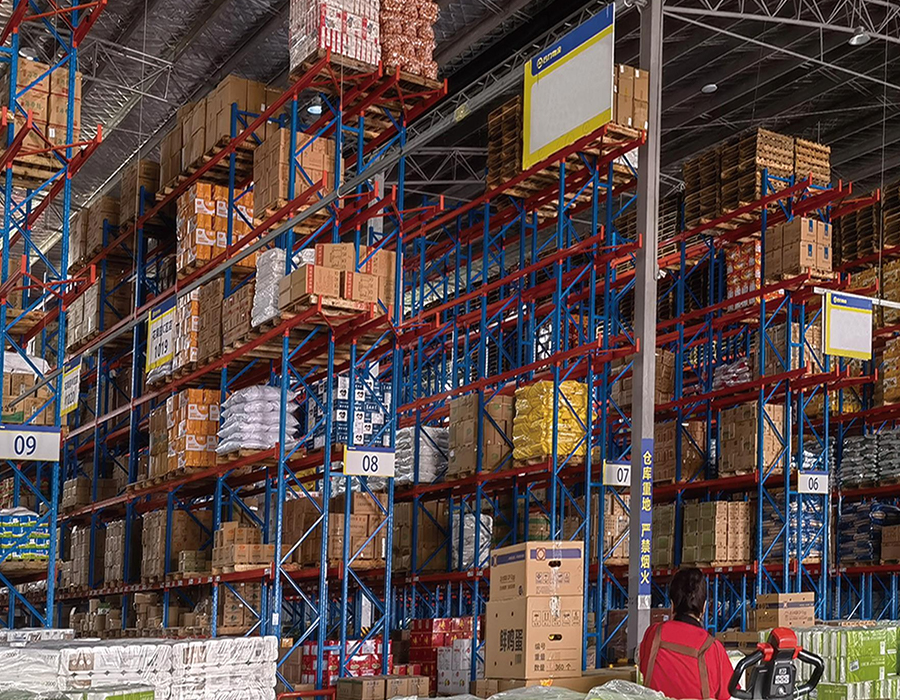

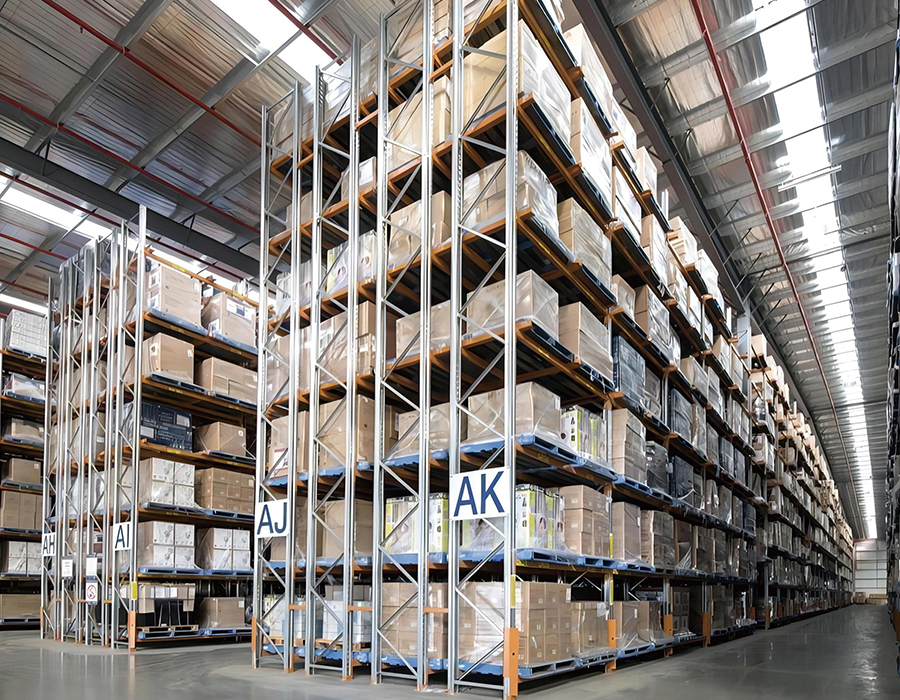

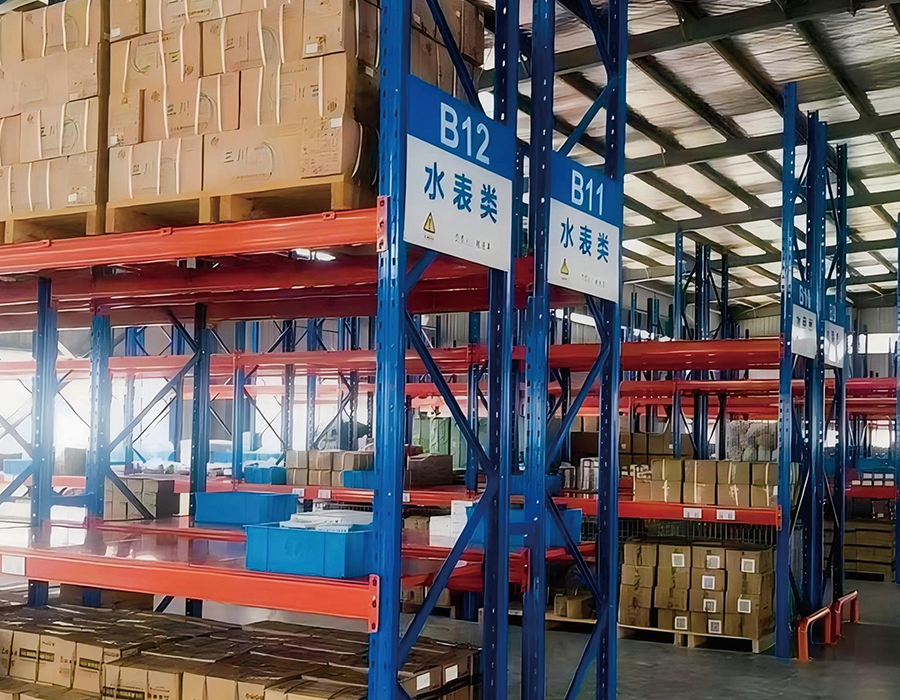

荷重掲示板 (ラックに取り付けられた、ベイごと、ビーム レベルごと、および直立フレームごとの最大許容荷重を表示するプレート) は、中国の GB/T 25820 やヨーロッパの EN 15635 など、ほとんどの国家工業用ラック規格で義務付けられています。実際には、これらは運用ツールではなく、準拠形式として扱われることが多く、安全性の価値が大幅に低下します。

重量物パレットラックシステムの適切に指定された積載通知では、単一の合計ベイ容量以上の数値を伝える必要があります。運用上役立つ負荷通知には、次の情報が含まれます。

• 配置を決定するオペレーターはベイごとではなくレベルごとに作業するため、(ベイごとではなく) ビーム レベルごとの最大荷重。
• 最大ユニット積載寸法 - 特にパレットのオーバーハング制限と、容量がビーム レベルごとに 2 つのパレットを想定しているのか、それとも 1 つの特大パレットを想定しているのか。
• 運用管理者が時間の経過とともに変化する床の状態を相互参照できるようにするための、エリア内の最小床耐荷重。
• ラック システムの製造元、設置日、システムが設計されたエンジニアリング基準は、設置後何年も経って損傷の修復や延長を評価する際の重要な情報です。

より実際的な課題は、積載通知は、それを読む担当者が実際の在庫の状況で数値の意味を理解している場合にのみ有効であるということです。ビーム レベルあたり 2,000 kg という耐荷重は、特定のパレット数と製品タイプの参照に変換されない限り、フォークリフト オペレーターにとっては抽象的な数字です。標準積載通知を製品固有の参照カードで補足する施設 (たとえば、「レベルごとに製品 A の最大 2 パレット、または製品 B の最大 1 パレット」) は、エンジニアリング標準の通知のみを掲載する施設よりも、オペレータによる積載制限の遵守が有意に優れていると報告しています。
