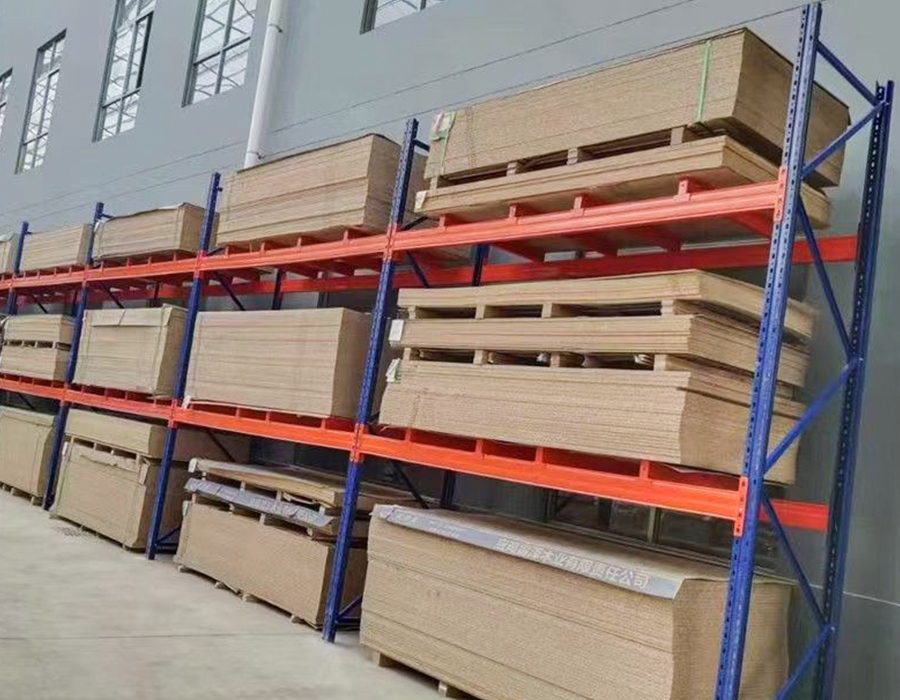

続きを読む「ボルトレス棚」という名前は、何が欠けているか、つまり留め具に注目を集めていますが、頑丈なボルトレス棚システムの技術的本質は完全に、それらを置き換えるものにあります。それは、デザインファミリーに応じて、クリップ、タブ、またはティアドロップ接続とも呼ばれるリベットコネクタです。このコネクタは、ビーム端にある冷間成形されたスチール製のタブで、直立柱のパンチングされたスロット パターンと係合し、機械的な留め具を使用せずに負荷がかかった状態でロックされます。この係合の形状 (タブの形状、スロットの寸法、タブの挿入角度、スロットの後ろのロッキングショルダーの深さ) は、静的耐荷重だけでなく、システム全体の疲労耐性、分解の容易さ、および長期的な接続信頼性を決定します。
最も広く使用されているコネクタ ファミリは、柱のティアドロップ スロットとビームの形成されたフック タブを組み合わせて使用します。挿入後にビームを少し持ち上げると、タブのロッキングショルダーがスロットの端の後ろに下がり、垂直荷重による引き抜きが防止されます。この設計で高品質のコネクタと一般的なコネクタを区別するのは、フックとショルダーの嵌合の寸法精度です。ショルダーの深さ 3 ～ 4 mm により、十分な引き抜き抵抗を備えた信頼性の高いロックが提供されます。 1 ～ 2 mm のショルダーの深さは、それほど精度の低い成形でも実現可能ですが、振動や上向きの衝撃荷重によって接続が外れる可能性があります。これは、ビームが落下するまで正しく組み立てられた接続と視覚的に同じ故障モードです。購入者は、分解して測定することなしにこの寸法を評価することはできません。そのため、完成したアセンブリの目視検査よりも、メーカーからの材料証明書や寸法検査報告書の方が重要視されます。
2 番目の重要なパラメータは、ビーム端ごとのコネクタ タブの数です。シングルタブ接続は軽量棚には適切ですが、回転の自由度が生じます。偏心荷重がかかるとビームが単一の係合点を中心にねじれる可能性があります。 頑丈なボルトレス棚 工業用負荷の下では、ビームの回転を排除し、2 つの係合点にせん断荷重を分散するために、ビームの端ごとに少なくとも 2 つのタブが垂直方向に間隔をあけて配置される必要があります。一部の頑丈な設計では、端ごとに 3 つまたは 4 つのタブが使用されており、タブごとのコネクタのストレスがさらに軽減され、力を入れて置かれたアイテムや近くの振動伝達機器からの動的荷重に対する耐性が向上します。

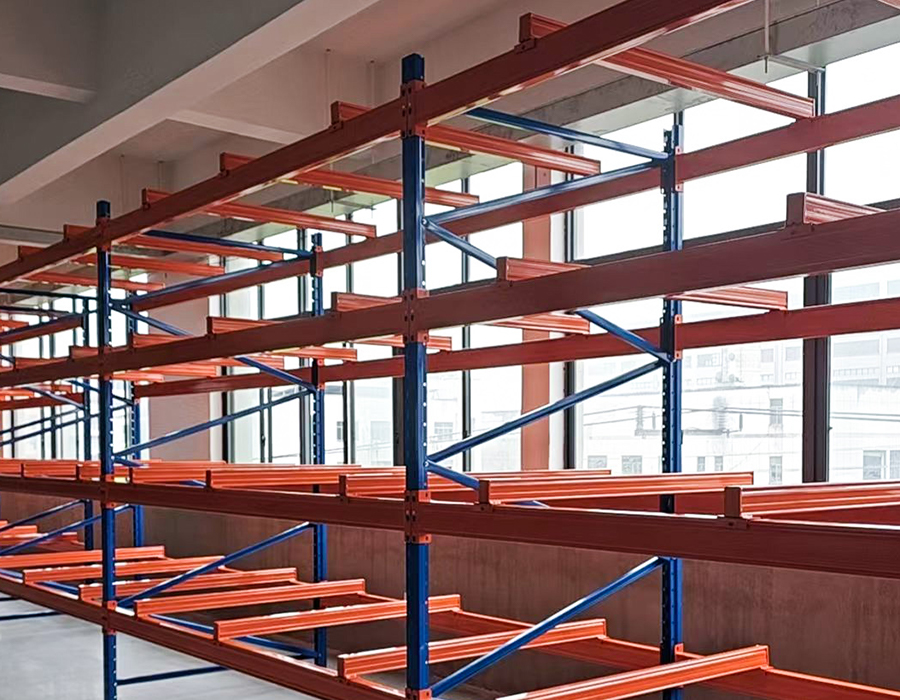

ボルトレス棚の直立柱のパンチスロットまたは穴のパターンは、主に固定増分で棚の高さを調整できるように設計されています (システムに応じて、通常は 25mm、38mm、または 50mm ピッチ)。この機能上の目的は、ほとんどのユーザーが理解しています。あまり広く認識されていないのは、穴のパターンが直立物の正味断面積、したがってその圧縮耐荷重と局部座屈抵抗に直接的かつ重大な影響を与えるということです。これらのパラメータは、最大安全直立荷重と棚システムの実際の高さ制限を決定するパラメータです。
各パンチスロットは、その位置の直立断面から鋼材を除去します。多孔カラム (スロットが 25 mm ピッチで密に配置され、連続するスロット間のウェブ材料が最小限に抑えられている場合) では、どのスロット グループのネット断面も、カラム プロファイルの総断面と比較して 25 ～ 40% 減少する可能性があります。この減少により、その断面での柱の慣性モーメントと回転半径が直接低下し、軸方向の圧縮下で局部的な座屈が開始する重要な場所になります。デザインをするメーカーさん 産業用頑丈なボルトレス棚 本当に高い直立荷重の場合、カラム容量の計算ではこの正味セクションの減少が考慮されます。総断面特性を全体に適用する人は、多孔のプロファイルに対して大幅に保守的でない容量テーブルを作成します。
購入者にとっての実際的な結果は、各メーカーの穿孔パターンと正味セクションの減少が分からない限り、異なるメーカーのカラム容量表を直接比較することができないということです。スロットピッチ 25mm の厚さ 2.0mm のカラムは、材料が厚いにもかかわらず、ピッチ 50mm の厚さ 1.8mm のカラムよりも有効直立能力が低く、ネットセクションがより有利になる可能性があります。定格直立容量に近い用途の産業用重量ボルトレス棚を評価する場合、正味断面係数 (支配的なスロット グループにおける正味断面積と総断面積の比) を要求すると、公称柱の厚さだけでは得られない、比較のための有意義な基礎が得られます。
荷重下でのシェルフパネルのたわみは、頑丈なボルトレス棚で最も目に見える構造的挙動であり、ユーザーが最も直接気づくパラメータです。目に見える棚のたわみは、技術的知識のない観察者であっても、過負荷または不適切なパネル設計を示しています。ただし、たわみを許容範囲内に管理するには、棚のスパン、荷重の大きさ、主な関心事が構造的適切性か保守性の外観かどうかに応じて異なる設計アプローチが必要であり、各アプローチには材料の重量、コスト、耐荷重における特定のトレードオフが含まれます。
たわみを軽減する最も簡単な方法は、棚板の鋼板の厚みを増やすことです。均一に分布した荷重下のたわみは、平板曲げのパネル厚さの 3 乗に反比例して変化します。厚さを 1.0mm から 2.0mm に 2 倍にすると、たわみは 1/8 に減少し、劇的な改善が見られます。ただし、2.0 mm を超える平板パネルは耐荷重の増加に比べて非常に重くなり、パネル自体の重量が定格棚容量のかなりの部分を消費し始めます。重荷重がかかる 1,500 mm を超えるスパンの場合、平板のみが最も効率的なソリューションになることはほとんどありません。
ロールフォーミングまたはプレスブレーキング中に形成されるシェルフパネルの断面に長手方向のリブまたは波形を導入することにより、平板がベース材料の厚さだけで示唆されるよりも大幅に高い慣性モーメントを備えた効果的な構造セクションに変換されます。 1.5 mm 波形パネルは、パネル重量が約 40% 軽量で、同じスパンと荷重の場合、スパン中央のたわみにおいて 2.5 mm フラット パネルより優れた性能を発揮します。機能的な制限は、リブ付きまたは波形の表面が均一に平らではないことです。底面積が小さい物体はリブの頂点にのみ載り、局所的な接触応力が発生し、液体や微粒子が溝に集まります。

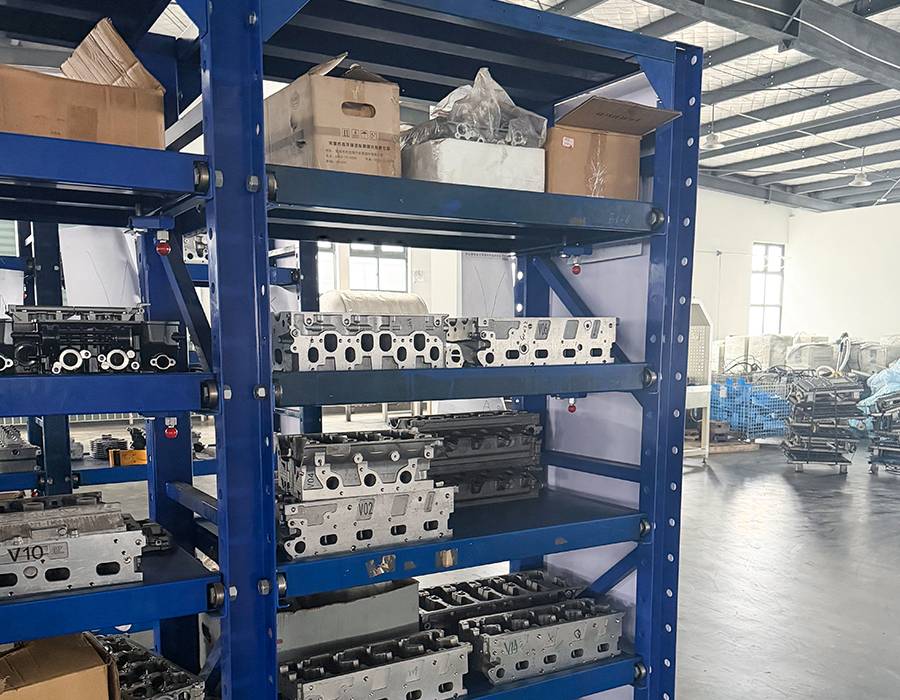

最大容量の産業用ヘビーデューティーボルトレス棚構成の場合、棚は複合アセンブリとして設計されています。支柱間にまたがる構造梁は、棚の全幅ではなく、隣接する梁間のみにまたがる別個の差し込みデッキパネルをサポートします。このアプローチにより、梁の深さ、したがって曲げ抵抗をデッキパネルの厚さとは無関係に最適化することができ、全幅にわたるモノリシックプレートの重量を犠牲にすることなく、制御されたたわみで大きな耐荷重を達成できます。トレードオフは、アセンブリの複雑さと、固定されたベイの高さ内で達成可能な棚レベルの数を減らす可能性があるより深い棚プロファイルの必要性です。

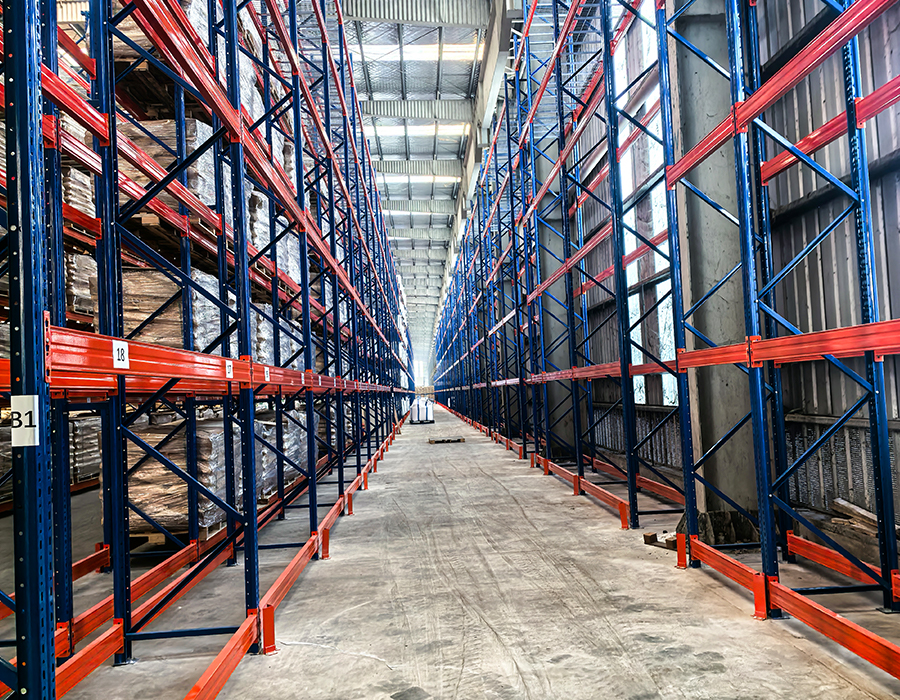

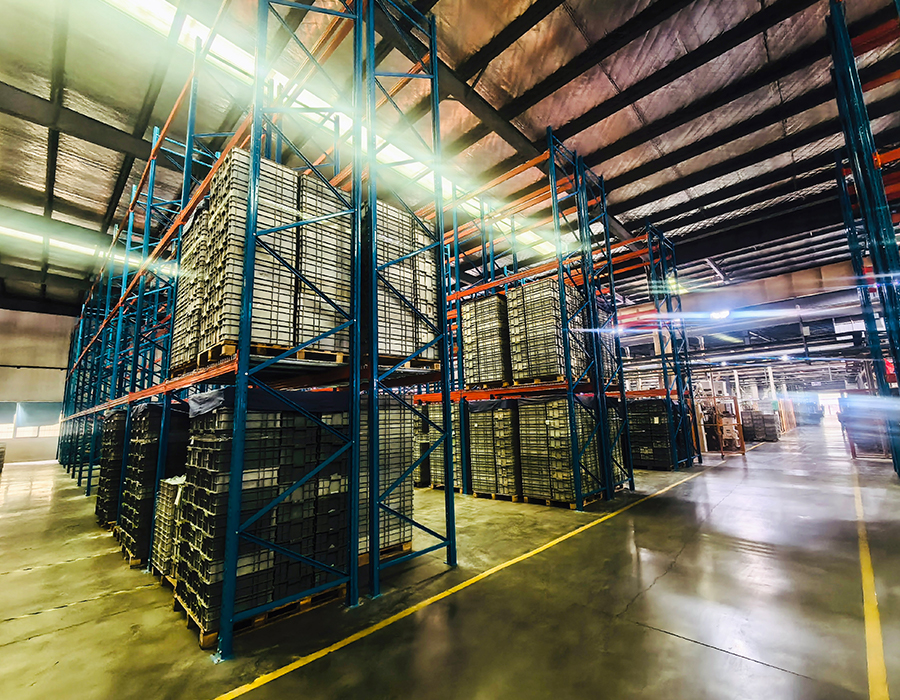

高さ 2.5 メートルから 4 メートル以上に設置される産業用の頑丈なボルトレス棚（高層部品保管庫、自動車部品倉庫、アーカイブ保管施設で一般的）では、必要な高さを実現するために 2 本以上の長さの支柱を垂直に接続する支柱の接合が頻繁に必要になります。スプライス接続は、単純な機械的ジョイントとして扱われることが多い重要な構造詳細ですが、実際には、標準高さ構成に対して公開されている荷重表に常に反映されているとは限らない方法で、フルハイト柱の座屈挙動を制御します。
柱スプライスの主な構造要件は、柱全体が定格容量に達する前に、スプライス位置で座屈を引き起こす局所的な弱点を生じさせることなく、軸方向の圧縮荷重を接合部全体に伝達する必要があることです。短い柱セクションを下の柱に単純に挿入し、重なり合う柱壁を通る摩擦または単一の留め具に頼ることによって実現されるスプライスは、接合部での曲げ抵抗を最小限に抑えます。これは構造的にモーメント連続柱ではなくピン接続として動作し、柱を解析する必要がある座屈長さを効果的に半分にします。この区別が重要なのは、ピンエンドのカラムの臨界座屈荷重が固定端の同じカラムの臨界座屈荷重の 4 分の 1 であるためです。つまり、スプライスの詳細が不適切であると、有効カラム容量がスプライスされていないカラムの表に示されている値より 50 ～ 75% 減少する可能性があります。
頑丈なボルトレス棚用に正しく設計された柱スプライスは、2 つのアプローチのいずれかを使用します。1 つは接合部の両方の柱セクションを埋める内部スチール スリーブ インサートで、スプライス ゾーンを通じて連続的な横方向のサポートを提供し、偏心荷重がかかった場合に下部の柱に対して上部の柱が揺れる傾向に抵抗します。または、必要なモーメント抵抗を実現するために十分なボルト グループの形状を備えた両方の柱面にボルトで固定する、外部のプレートとファスナーのスプライス。スリーブインサートアプローチは、追加の締結具を必要とせず、組み立て中に本質的に位置合わせされるため、ボルトレスシステムにとって構造的に優れていますが、スリーブを厳密な寸法公差で製造する必要があります。コラムセクション内に緩くフィットするスリーブは、横方向の拘束をほとんど提供せず、改善を目的とした摩擦のみのジョイントと同様に機能します。 Huijian のトールベイボルトレス棚構成は、製品範囲全体に一般的に適用されるものではなく、各高さと荷重の組み合わせに特有の柱の座屈計算に対して R&D センターを通じて検証されたスリーブ スプライス寸法を使用して設計されています。
地震活動の影響を受ける地域に設置される工業用重量ボルトレス棚システムには、標準製品構成の一部ではない特定の横方向のブレース対策が必要です。棚が設計仕様ではなく標準カタログ注文によって調達される場合、地震が認められた地域であっても省略されることがよくあります。この不作為の影響は、中程度の地震が発生した際の製品の落下や棚のラック（横方向の歪み）から、深刻な地震が発生した場合の進行性の崩壊まで多岐にわたる可能性があり、棚自体の交換コストをはるかに超えて従業員の安全と施設の継続性に影響を及ぼします。
基本的な耐震設計要件は、棚システムが、梁と柱の接続が外れる点まで棚柱が横方向に変位することなく、各棚レベルで加えられるそのレベルに保管されている製品の重量に比例する横方向の力に抵抗する必要があることです。ボルトレス接続は、その性質上、機械的な締結ではなく重力によるタブのロックに依存していますが、地震荷重の上向き加速度成分の下では特に外れやすく、接続の形状が上昇下で確実な保持を提供しない場合、一時的にビームの負荷が解除され、タブのロックが解除される可能性があります。耐震ボルトレス棚の設計では、ポジティブ ロッキング クリップ、ビーム端の二次ボルトスルー ファスナ、またはビームを解放するために単純に上向きに持ち上げるのではなく、積極的な分解力を必要とする変更されたタブの形状を通じて、この問題に対処しています。

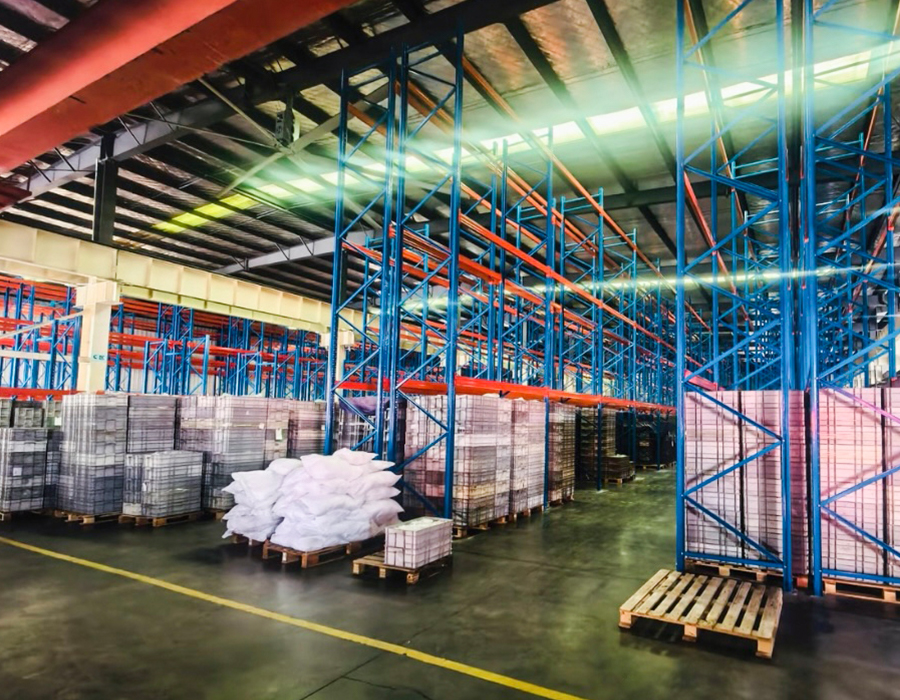

棚システム全体の横方向の固定 (水平方向の地震力による直立フレームのぐらつきの防止) は、次の 3 つの構成のいずれかによって実現され、それぞれがさまざまなレイアウト制約に適しています。
産業用頑丈ボルトレス棚の耐荷重ラベルは、ほとんどの購入者が想定しているほど標準化されていません。規制の枠組みによって特定の試験基準、安全係数、開示形式が義務付けられている圧力容器、昇降装置、電気製品とは異なり、多くの市場における棚の耐荷重宣言は主に製造業者によって自己認証されており、記載された値は、購入者の用途での棚の使用方法に対応する場合もあれば、対応しない場合もある試験条件を反映しています。記載された容量数値が実際に何を表し、何を表していないのかを理解することは、製品間の有効な比較を行い、サービスにおける容量の不一致を回避するために不可欠です。
ほとんどの棚容量宣言における最も重要な未指定変数は、負荷分散の仮定です。 「棚あたり 500 kg」と記載されている棚の耐荷重は、これが棚表面全体にわたる均一分布荷重 (UDL) を想定しているのか、棚の中央での集中荷重を想定しているのか、または定義された位置での 2 点荷重を想定しているのかが分からなければ意味がありません。これら 3 つの条件により、同じ総荷重に対して、シェルフ パネルに根本的に異なる中間曲げモーメントが生じます。棚の中央に荷重が集中すると、UDL が 500 kg のパネルが 200 ～ 250 kg で破損する可能性があります。この状態は、1 つの重量物または設置面積の小さいパレットが広い棚の中央に置かれた場合に必ず発生します。
2 番目の非公開変数は、容量表の直立荷重です。シェルフ容量の定格は、通常、特定のベイの高さ内に特定の数のシェルフ レベルでシェルフが構成されていることを前提としています。既存のユニットに棚レベルを追加すると、ユーザーがストレージ密度を高めたい場合によく行われる方法ですが、累積的な直立荷重が増加し、公開されている棚容量表で計算された収容量を超えます。この表は、直立容量ではなく棚の容量を示しており、これら 2 つの制限はまったく異なる構造要素によって制御されます。産業用重量ボルトレス棚を定期的に再構成する施設は、棚ごとの容量データに加えて、直立荷重表 (フルハイトの柱に適用できる最大累積棚荷重) を要求し、2 つの制限のうち低い方を各ベイ構成の管理制約として扱う必要があります。
産業用倉庫や製造施設では、衛生要件、化学的適合性のニーズ、または完全にステンレスのシステムをコストをかけずに耐腐食性の保管面を実現したいという要望から、ステンレス鋼の棚パネルやアルミニウムのデッキを標準的な炭素鋼の支柱やビームと組み合わせた頑丈なボルトレス棚を指定することがよくあります。この混合金属構成により、調達に関する会話ではめったに議論されない電解腐食のリスクが生じますが、湿気の多い環境や化学的に活動的な環境では、12 ～ 24 か月以内に棚の表面と直立カラムの両方を損傷する金属接触点での腐食が加速する可能性があります。
電気腐食は、電気的に接触している 2 つの異なる金属が電解液にさらされたときに発生します。倉庫の状況では、この電解液は通常、水蒸気の凝縮、洗浄液の流出、またはプロセス流体の流出です。ガルバニック対内のより活性な金属がアノードとなり、優先的に腐食します。ステンレス鋼の棚を支える炭素鋼の支柱では、炭素鋼は貴金属ではなく、接触点で腐食します。その速度は、2 つの金属間の電位差によって単独で腐食する速度に比べて加速されます。腐食速度は面積比に依存します。陰極領域により陽極接触ゾーンでの電流密度が高くなるため、広い面積のステンレス鋼と接触している小さな炭素鋼の領域は、小さなステンレス鋼の領域と接触している同じ炭素鋼よりも早く腐食します。
混合金属の工業用頑丈ボルトレス棚アセンブリの実際的な緩和策には、異種材料間の界面で金属間の接触経路を遮断することが含まれます。効果的なアプローチには次のようなものがあります。
頑丈なボルトレス棚の再構成可能性、つまり特殊なツールを使用せずに棚レベルの追加、削除、または再配置、ベイ拡張の追加、またはユニットを新しい構成に組み合わせることのできる機能は、溶接または永久固定の保管システムに比べて最もよく挙げられる商業上の利点の 1 つです。ただし、この利点が実際に実現されるのは、初期システムが再構成を念頭に置いて指定されており、その後の変更がインストールされているコンポーネントの構造上の制限内で行われた場合のみです。最初から再構成の計画を怠ったり、変更中に構造上の限界を超えたりすると、本物の運用資産が負債に変わります。
再構成計画の最も重要な決定は、直立高さの選択です。当面の保管高さの要件を満たす最も短い支柱を購入すると、将来、支柱を交換せずに棚のレベルを追加したり、ベイの高さを増やしたりすることができなくなります。これは、棚システムの変更で最も労力がかかり、中断を伴う要素です。たとえ初期構成で支柱の下部のみが使用されていたとしても、建物の高さと構造定格が許す最大の高さで支柱を指定することで、わずかな追加コストで将来の柔軟性を維持できます。背の高いアップライトの増分コストは、通常、アップライトのコストの 15 ～ 25% であり、将来の再構成時のアップライトの交換コストのほんの一部です。

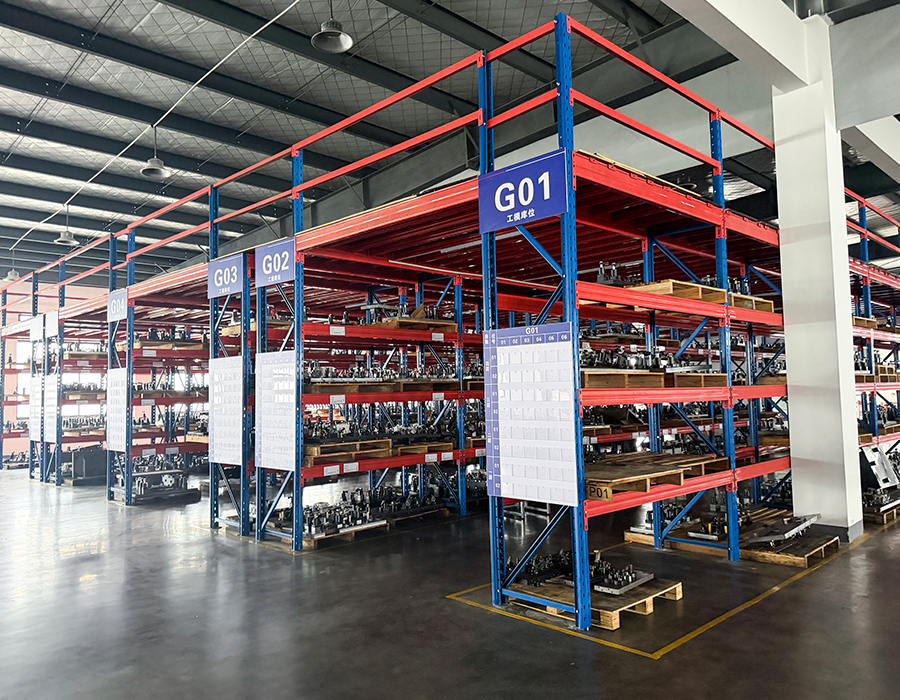

棚群全体でベイの幅と奥行きを標準化することにより、群間のコンポーネントの互換性が可能になります。互換性の問題を発生させることなく、あるユニットの梁、棚パネル、ブレースを別のユニットに再配置できます。同じメーカーの製品範囲内であっても、フリート全体で異なるベイ幅規格が混在している場合、この互換性は失われます。大規模な棚を備えた施設は、棚クラス (重量物、中量物など) ごとに単一の標準的なベイの幅と深さを確立し、非標準の寸法が特定の短期的なスペース制約を解決するように見える場合でも、将来のすべての購入にわたってこの標準を強制することで利益を得ることができます。
当社の産業用ヘビーデューティボルトレス棚システムは、当社の全製品の中核となる製品原則としてコンポーネントの互換性を念頭に設計されています。直立スロットパターン、ビームコネクタの寸法、パネルサポートの形状は、構造上の要件が許す限り、高さと荷重のクラス全体で標準化されています。つまり、施設は、時間の経過とともに保管庫を拡張または再構成する場合、互換性の問題を発生させることなく、異なる購入バッチのコンポーネントを混在させることができます。年間 180,000 セットの生産能力と 6 つの生産ライン全体で一貫した製造基準が維持されているため、交換および拡張コンポーネントは利用可能であり、設置されたシステムの耐用年数を通じて寸法の一貫性が保たれます。
