スチールパレットの構築方法とそれが荷重分散に与える影響

積み重ね可能なスチールパレット 溶接チューブレッグを備えたスタンプデッキ、メッシュまたは格子デッキを備えた完全溶接構造フレーム、およびボルトまたは溶接接続を備えたロール成形プロファイルアセンブリの 3 つの主要な構造アプローチのいずれかを使用して製造されます。各方法は異なる内部荷重経路を生成し、これは商品、フォークリフトのタイン、および積み重ねの力からの点荷重がパレット構造を介してどのように伝達されるかに直接影響します。

スタンプされたデッキパレットは、平らなデッキ表面と脚柱の間の接合部に応力が集中します。機械ベースやエンジン ブロックが小さな設置面積の上に置かれている場合など、高い点荷重がかかると、デッキ鋼のゲージが用途に対して不十分な場合、スタンプされたデッキの脚溶接部の周囲で応力破壊が発生する可能性があります。脚フレームへの連続周囲溶接を備えた最小 3.0 mm のデッキ ゲージは、中型から重量級の工業用途の実用的な閾値です。完全に溶接された構造フレーム パレットは、フレーム部材自体を通じて荷重をより均等に分散し、偏心荷重に対する耐性を高めます。これらの設計のメッシュまたはグレーチングデッキは、構造要素ではなく主に製品支持面です。つまり、大きな開口部に変形したり、大きな開口部から落ちたりする可能性のある小型または不規則な形状の商品には、正しいメッシュ開口部サイズを選択することが重要です。

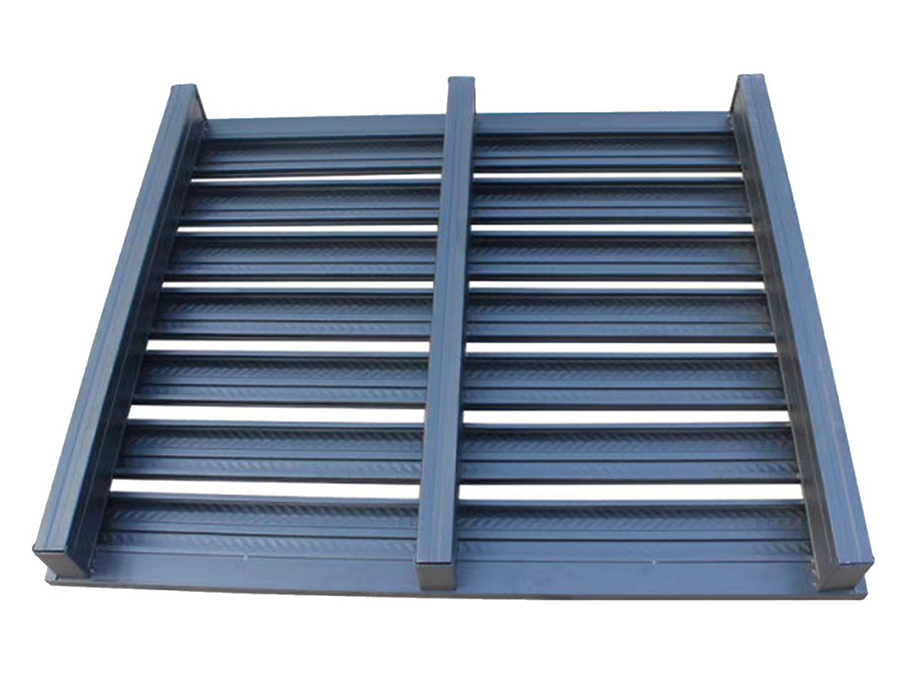

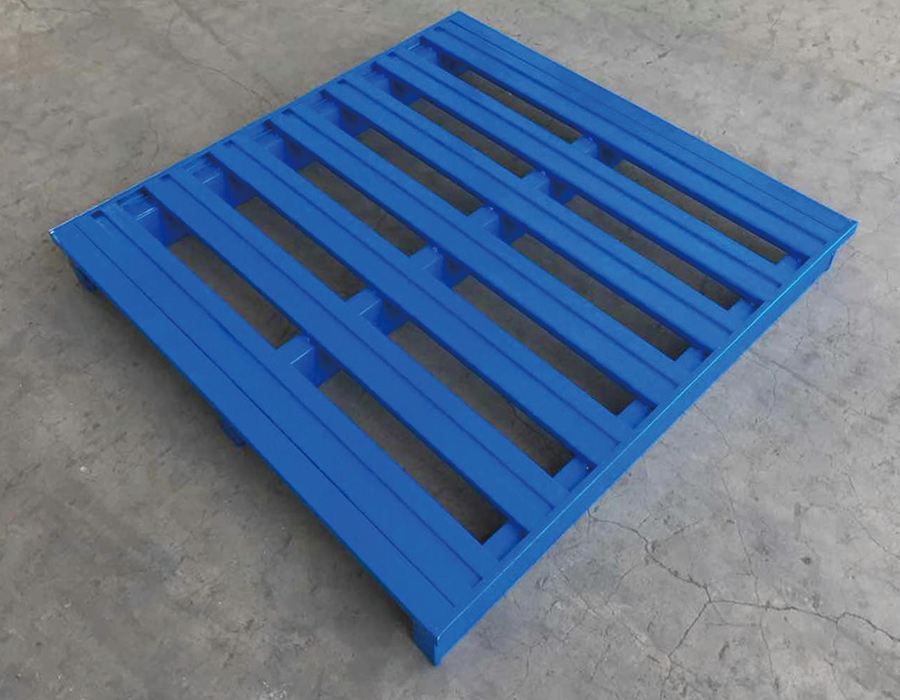

ロール成形されたプロファイル アセンブリは、プロファイルの形状が適切に設計されている場合に最高の強度対重量比を実現します。ハット セクションまたはボックス セクションのランナーは、同等の平板よりも少ない鋼材で高い曲げ剛性を実現します。 Huijian の研究開発センターは、特に倉庫設備のプロファイルの最適化に重点を置いており、同じエンジニアリング ロジックを棚の梁の設計に適用することで、スチール パレットの構造における構造効率へのアプローチ方法が決まります。

スタッキングポストのデザイン: 固定式、取り外し式、折りたたみ式

スタッキング メカニズムは、スチール パレット ファミリを互いに最も区別する機能であり、固定ポスト システム、取り外し可能ポスト システム、および折りたたみ可能なポスト システムの選択は、保管高さをはるかに超えて運用上の重大な影響を及ぼします。

固定コーナーポスト

固定コーナーポストはパレットフレームに永久的に溶接されており、最高のスタッキング剛性を提供します。積み重ねる高さが一定で、商品が常に同じ積載パターンで積み重ねられ、パレットがフォークリフトのみで扱われる場合、これらは適切な選択です。空の場合は固定支柱をネスティングのために取り外すことができないため、返品の物流コストが大幅に発生します。積載された 4 つの固定支柱パレットのスタックは、1 つのパレットと同じ床面積を占めます。 4 つの空の固定支柱パレットの積み重ねも同じ床面積を占めますが、平らに戻した同等の折りたたみ式または取り外し可能な支柱システムよりもかなり多くの垂直スペースが必要です。何百もの空のパレットをサプライチェーンに循環させる大量の作業では、この空のスタッキング密度の違いがトラックの稼働率と輸送コストに直接影響します。

取り外し可能なポストシステム

取り外し可能なポストはパレットデッキのコーナーソケットに挿入され、ピンロック、フリクションクリップ、またはボルトカラーで固定されます。分解すると、パレットデッキとポストを平らに積み重ねることができ、4 ユニットのスタックの空の高さが約 1600 ～ 1800 mm から 400 mm 未満に減り、空の垂直保管スペースが 75 ～ 80% 削減されます。トレードオフはジョイントの剛性です。ポストとソケットの接続によりある程度の動きが生じ、特に輸送中の横方向の力が加わった場合に全体のスタッキングの安定性が低下します。摩擦保持のみではなく、最小かみ合い深さ 60 mm と確実なロック機構を備えたポスト ソケットを指定すると、このリスクが大幅に軽減されます。

折りたたみ可能なフレームシステム

折りたたみ可能なスチール パレット システムは、空のときにベース上に平らに折りたたまれるヒンジ付きサイド フレームを使用します。これらは最高の空戻り密度を提供しますが、より複雑なヒンジ機構を備えているため、乱暴な取り扱い環境では損傷を受けやすくなります。ヒンジ ピンの摩耗は、長期にわたるメンテナンスの主な懸念事項です。硬化鋼製ヒンジピンを指定し、現場で簡単に交換できるように設計することで、耐用年数が大幅に延長されます。積載されたスタッキングの剛性と効率的な空の戻りの両方が必要な操作では、強化されたヒンジ アセンブリを備えた折りたたみシステムが最適なエンジニアリングの妥協点となります。

さまざまな環境条件で使用されるスチールパレットの表面処理

適切な表面処理 金属パレット 倉庫内部だけでなく、屋外のステージングエリア、コンテナ輸送、冷蔵倉庫、化学物質や洗浄にさらされる環境など、パレットが通過する全サイクルの動作環境に大きく依存します。ドライ配送センターでは適切に機能する処理でも、食品加工や沿岸物流環境では数か月以内に機能しなくなる可能性があります。

見落とされがちな要因の 1 つは、エッジと溶接シームの処理です。鋭角や熱の影響を受ける部分ではコーティングの接着力が最も弱いため、切断端と溶接部分は腐食が最初に始まる場所です。エッジの最小コーティング厚さを指定すること（通常、塗布後に平らな表面の厚さの少なくとも 60% が残る必要がある）と、処理前に溶接スパッタを確実に面一に研磨することは、耐久性のあるパレットと使用後 1 年以内に錆びスポットが見られるパレットを区別する品質指標です。

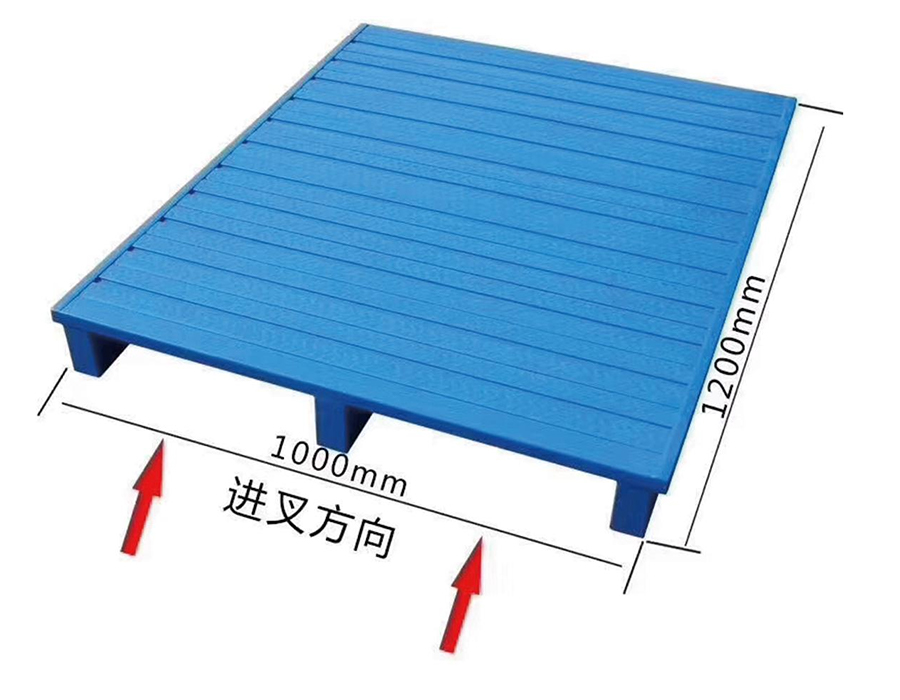

フォークリフトのタインポケットの仕様とハンドリング装置との互換性

スチールパレットのタインポケットの寸法は業界全体で標準化されておらず、パレットポケットの形状とフォークリフトのタインの寸法の不一致は、運用上の損傷や取り扱いの非効率性の重大な原因となります。指定する主な寸法は、ポケット開口部の幅と高さ、タイン チャネルの長さ (パレットへの深さ)、タインの上部とデッキ表面の下側の間のクリアランスです。

標準的なカウンターバランス フォークリフトは通常、幅 100 ～ 125 mm、厚さ 35 ～ 45 mm のタインを使用します。内部幅 130 mm、内部高さ 50 mm のタイン ポケットは、吊り上げ中にパレットが移動する可能性のある過度の横方向の遊びがなく、出入りに適切なクリアランスを提供します。ただし、狭い通路のラック環境で一般的に使用されるリーチ トラックは、タインの間隔が広く、タインのプロファイルが異なることがよくあります。鋼製パレットが混合された荷役装置全体で使用されることを目的としている場合、カウンターバランスタインの形状ではなく、よりワイドリーチのトラックタインの形状に合わせてポケットを設計すると、技術的にはポケットに入りますが、荷重がかかるとポケットの側壁に接触し、タイン面で荷重を支えるのではなくポケットフレームに応力がかかるリーチトラックのタインによくある問題が防止されます。

タイン ポケットが両軸にある 4 方向エントリー パレットでは、構造が複雑になります。ポケットの交差部分により、パレットの中央ゾーンでのデッキ サポートが減少します。このゾーンは、まさに均等に分散された荷重下で曲げモーメントが最も高くなる場所です。適切に設計された 4 方向エントリーのスチール パレットは、ポケットの交差部分の間にある強化されたセンター スパインで補われます。この補強材が存在するかどうかを検査することは、構造的に健全な 4 方向パレットと、適度な使用後にデッキのたわみが生じるパレットを区別する簡単な現場チェックです。

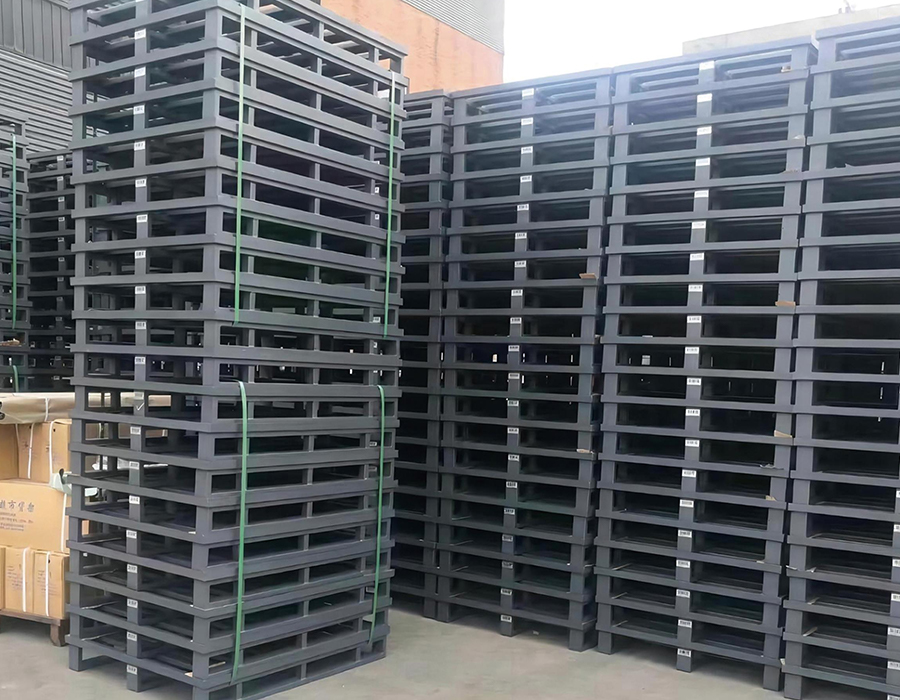

積み重ね耐荷重の計算: 下部パレットが定格荷重を超える理由

スチール製パレットの積み重ねでよく誤って適用される仮定は、パレットごとの定格動的荷重が積み重ねられたすべてのユニットに均等に適用されるということです。実際には、積み重ねられた柱の一番下のパレットには、その上にあるすべてのユニットからの累積荷重がかかります。そして、それらの荷重が積み重ねられた柱やフレームを介して伝達される方法によって、コーナーゾーンに応力集中が生じ、たとえ総重量がパレットごとの定格内にある場合でも、デッキの点荷重許容値を超える可能性があります。

それぞれ 800 kg まで積載されたパレットを 4 段に積み上げた場合を考えてみましょう。下部パレットは 3,200 kg の重畳荷重を運び、4 つのコーナーポスト接触点を通じて完全に伝達されます。各接触面積が 50×50 mm の場合、各接触点の公称耐圧は 3,200 kg ÷ 4 接触点 ÷ 0.0025 m² = 3,200 kPa です。これは、ほとんどの倉庫の床コーティングや一部のコンクリート混合物が表面損傷や底部パレットの角ゾーンに大きな集中応力を与えることなく耐えられる圧力をはるかに上回ります。これが、評判の高い仕様におけるスタッキング定格荷重が単一ユニットの定格荷重とは別に記載されている理由であり、また、ユニットあたりのスタッキング容量の数値が通常単層の定格荷重よりも低い理由です。

スタッキング構成を計画するときは、棚ごとの動的荷重ではなく、常にメーカーが指定したスタッキング荷重を取得し、フォークリフトの通過による軽微な衝撃や近くの機械からの振動がスタックに加わる可能性がある環境では、少なくとも 1.25 倍の安全係数を適用します。 Huijian の技術チームは、製品仕様プロセスの標準部分としてスタッキング構成のガイダンスを提供し、パレットの完全性と床の安全性の両方を損なう過剰なスタッキングのシナリオをクライアントが回避できるように支援します。

スチールパレットの長期使用における保守点検手順

スチール製パレットの理論上の耐用年数は木製代替品の何倍にもなりますが、その耐用年数を達成するには、故障まで実行するのではなく、体系化された検査とメンテナンスのプロトコルが必要です。長期間使用されるスチール製パレットで最も一般的な故障モードは、荷重の落下や取り扱い上の事故を引き起こすかなり前に予測可能であり、検出可能です。

• 溶接割れ検査： スチールパレット上の最も応力の高い溶接箇所は、脚とデッキの接合部とポストソケットとフレームの溶接箇所です。これらは、高サイクル操作の場合は 6 か月間隔、軽度の使用の場合は 12 か月間隔で目視検査する必要があります。初期段階の溶接亀裂は、縁にわずかな錆汚れを伴う薄い表面亀裂として現れます。早期に発生したひび割れた溶接は、研磨して再溶接することで修復できます。親金属に伝播するものは、より大規模な修理またはコンポーネントの交換が必要になります。
• ポストとソケットの摩耗評価: 取り外し可能なポスト システムでは、数千回の挿入サイクルでソケット ボアとポスト ベースが互いに摩耗します。許容される摩耗許容差は通常、元のフィット寸法から ±1.5 mm です。これを超えると、ポストとソケットの接続が十分に緩くなり、積み重ね荷重の下で横方向の動きが可能になります。定期メンテナンス中に簡単なキャリパー ゲージを使用してソケットのボア径を測定すると、どのソケットが交換限界に近づいているかが特定されます。
• デッキの平坦度チェック: 荷重下での弾性的な曲がりとは対照的に、永久的なデッキのたわみは、デッキが過負荷になっているか、衝撃による損傷を受けていることを示します。デッキ表面を横切る直定規には、500 mm のスパンにわたって 5 mm を超える隙間があってはなりません。永久歪みが大きいパレットは積み重ねサービスから外し、修理されるまで 1 段床保管庫としてのみ使用する必要があります。
• コーティングの完全性と腐食マッピング: コーティングの損傷は、パレット表面全体の場所ごとに記録する必要があります。低湿度環境で孤立したエッジチップは、冷亜鉛スプレータッチアップで対処できます。 50 cm2 を超える面積 (特に構造溶接部付近) に母材金属まで浸透した腐食の場合は、スポット処理ではすでに始まっている皮膜下の腐食を阻止できないため、表面処理後に完全に再コーティングする必要があります。
• タインポケットの変形: わずかにずれた角度でフォークリフトに繰り返しエントリーすると、タインのポケット開口部が徐々に変形し、有効なエントリー幅が減少し、フラットベアリングではなくポケットフレームにタインの衝撃荷重がかかる危険性が高まります。公称値から 10 mm 以上閉じたポケット開口部は、変形が亀裂に進行する前に油圧スプレッダーを使用して再成形する必要があります。

パレット ID タグ付けシステム (各ユニットに刻印された単純な番号であっても) を確立すると、メンテナンス記録を個々のパレットに結び付けることができ、故障の多いユニットを早期に特定し、その原因が製造上の欠陥なのか、特定の取り扱いステーションなのか、または保管されている特定の製品タイプなのかを調査することが可能になります。
