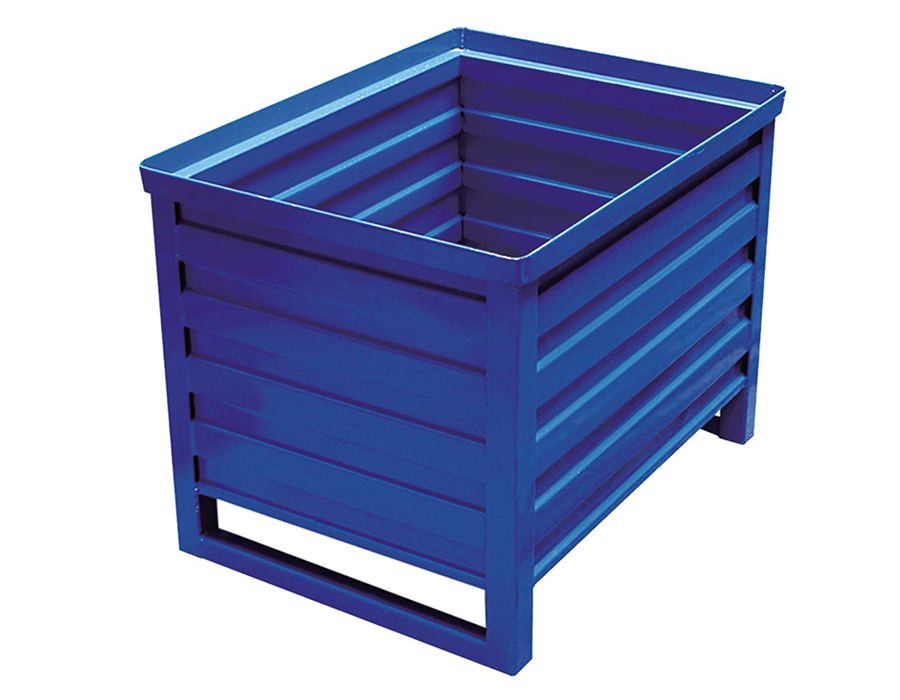

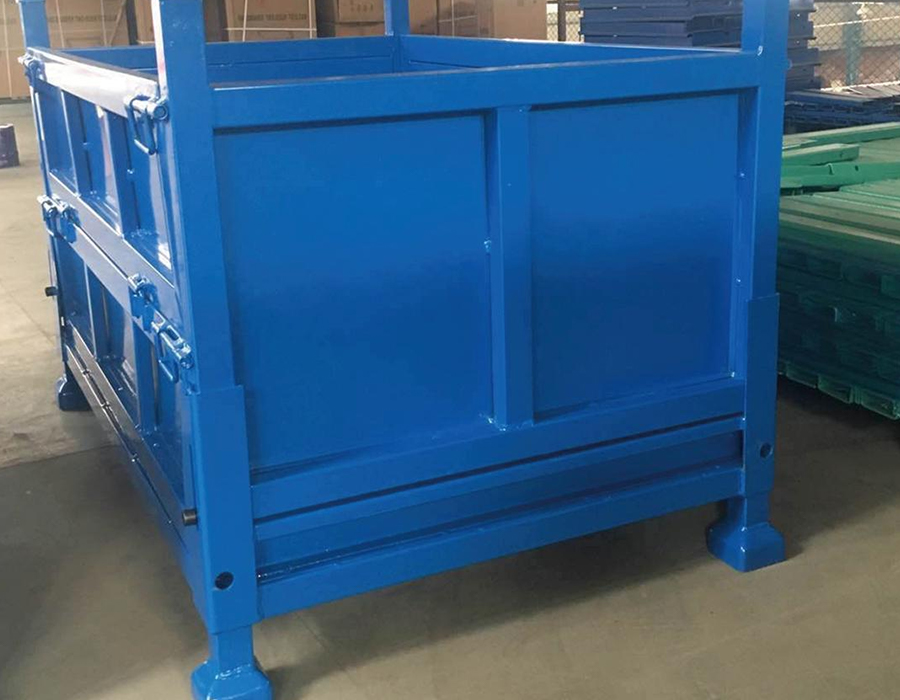

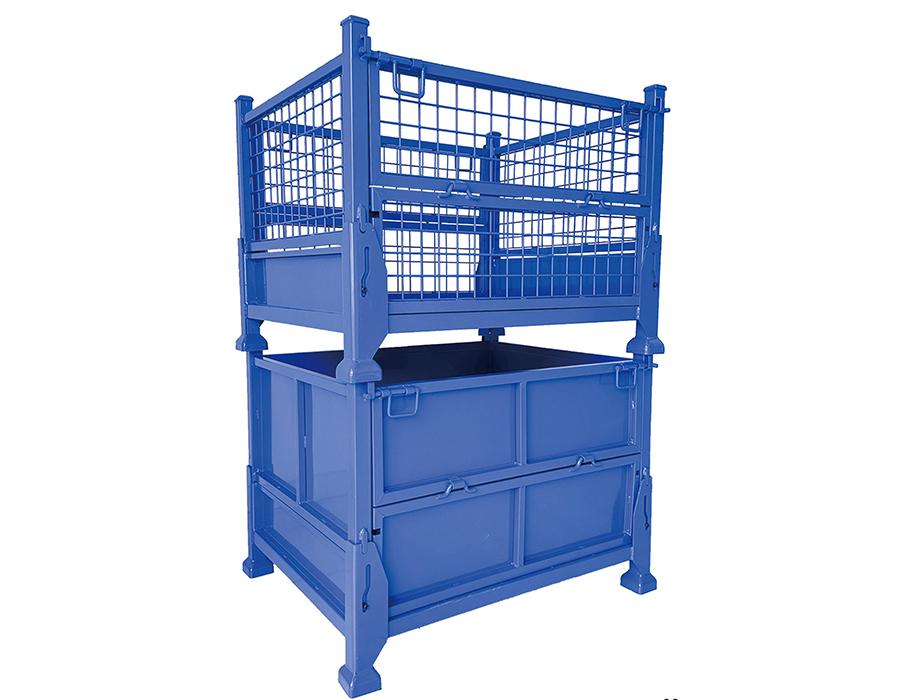

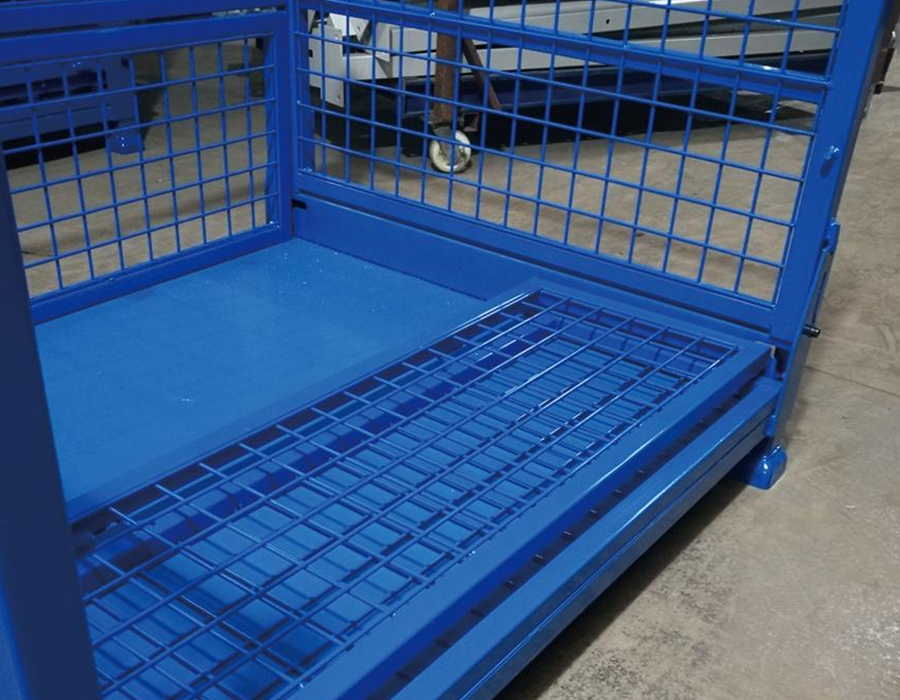

ラックの類型学とワークショップのマテリアル フロー パターンの一致

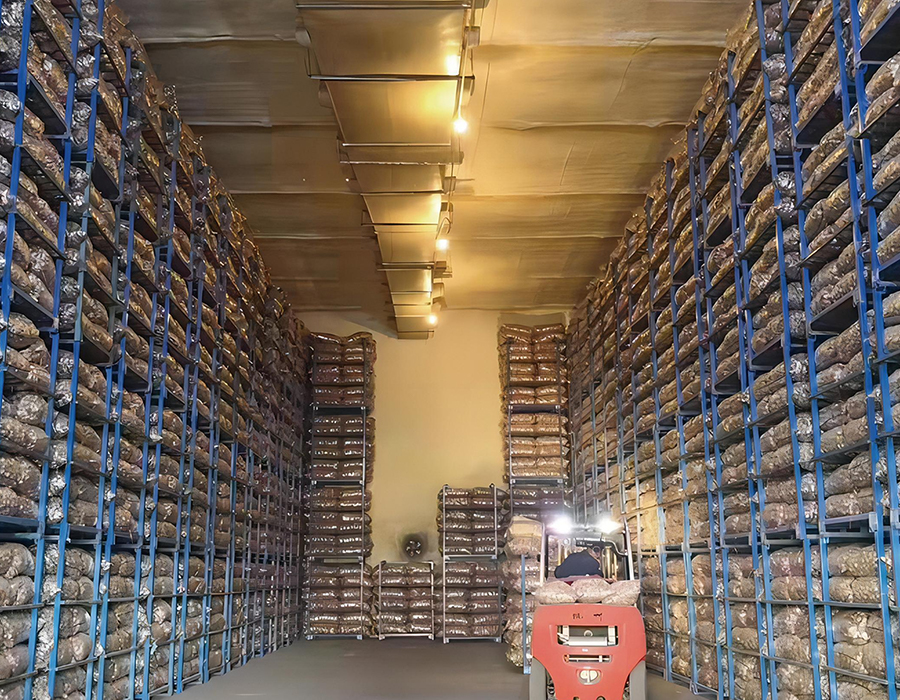

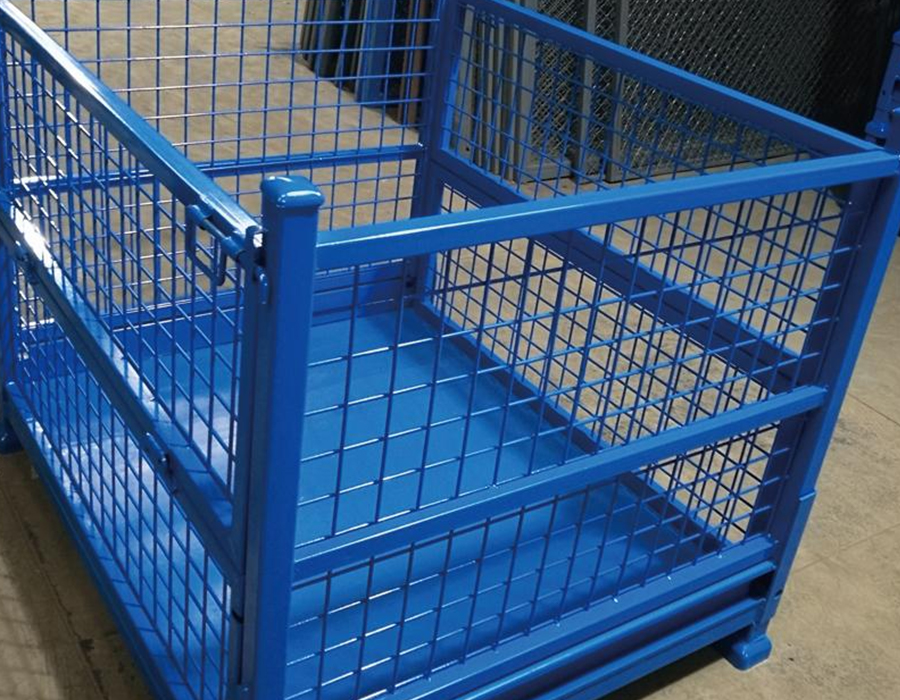

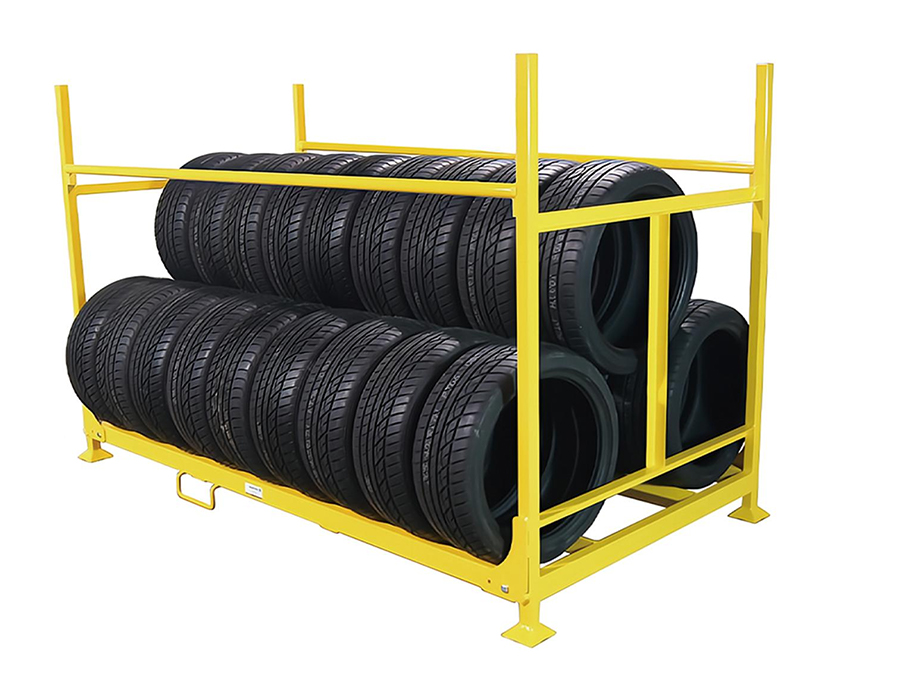

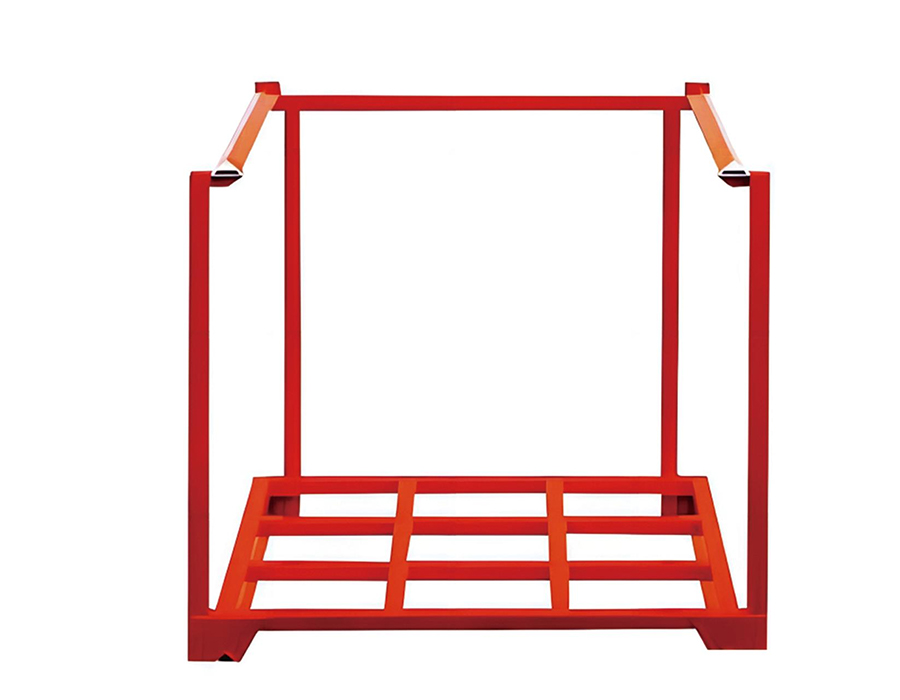

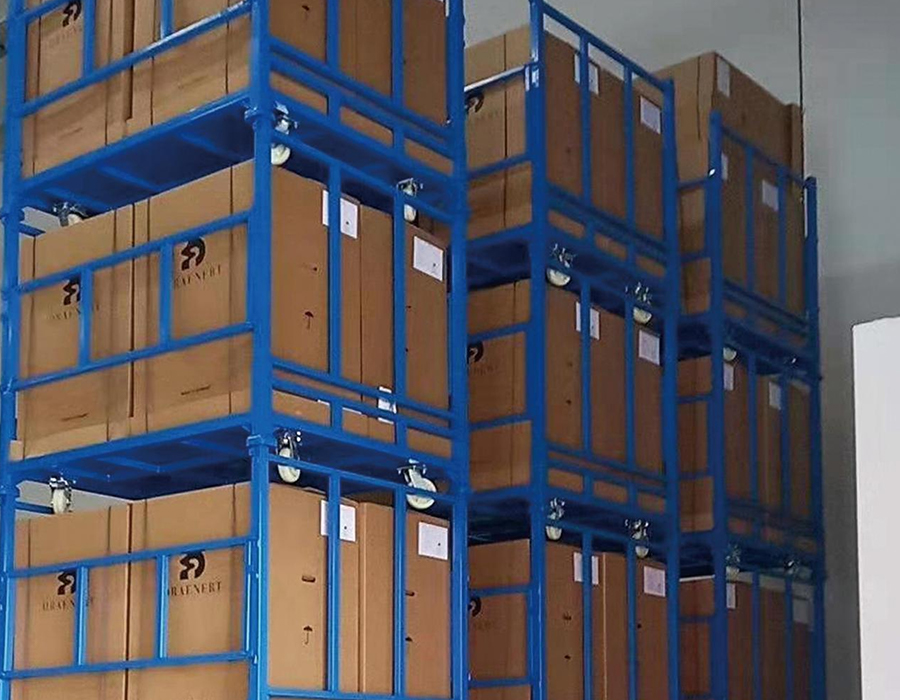

工業用ワークショップの資材保管ラック 倉庫のラックとは根本的に異なる運用上の役割を果たします。これらは生産ライン内または生産ラインのすぐ隣に設置されます。つまり、アクセス頻度、取り出し速度、人間工学に基づいたリーチが、保管効率だけでなく出力スループットに直接影響します。ラックがサポートする必要があるマテリアル フロー パターンをモデル化せずに、積載量と設置面積のみに基づいてラックの類型を選択すると、技術的にはマテリアルを保持するものの、取り扱いに摩擦が生じ、生産サイクルが遅くなり、オペレータの疲労が増大するストレージ構成になります。

重要な違いは、静的ストレージと動的フローの違いです。頻繁に取り出す材料（ファスナー、消耗品、すぐに使用できるように準備されたサブアセンブリ）には、隣接するアイテムの位置を変更せずに単一動作で取り出せるように構成されたラックが必要です。重力供給フロー ラック、傾斜ビン システム、およびオープン フェイス カンチレバー ラックはすべて、さまざまなメカニズムを通じてこの要件に対応します。フロー ラックは傾斜ローラーを使用して、ピッキングのたびに自動的に在庫を前方に送ります。傾斜ビン システムは固定角度の棚を使用しているため、前面から小さな部品が見え、アクセスできるようになります。カンチレバー ラックを使用すると、柱の障害物を避けて操作する必要がなく、長い棒材、押出成形品、またはパイプに妨げられることなく横からアクセスできます。取り出す頻度は低いが個々の重量が大きい材料（生の鋳造品、重い工具、大量のコイルストック）は、人間工学に基づいたリーチの考慮よりも、フォークリフトやクレーンへのアクセスが優先されるマテリアルハンドリング機器の近くに配置されたフラットデッキまたは引き出しタイプのラックによって適切に処理されます。

ワークショップのレイアウトによって、ラックへのアクセスが片面か両面のどちらが必要かも決まります。保管ラックの両側にオペレータ ステーションがある生産ラインでは、ラックの両面が開いている両面アクセスにより、各ステーションからアクセスできるピック ポジションの数が大幅に増加します。壁に背を向けて設置された片面ラックは床の奥行きは確保できますが、アクセスの流れが一方向に制限されるため、複数のオペレーターが隣接する材料に同時にアクセスする必要がある場合にボトルネックが発生します。ラックの仕様が完了する前にアクセス方向の要件を特定すると、運用上両面アクセスが不可欠な位置に片面ラックを設置するというよくある結果を防ぐことができます。

生産設備からの振動伝達とラックの構造完全性に及ぼす影響

スタンピング プレス、CNC マシニング センター、鍛造装置、または高速組立自動化が設置されている工業作業場では、連続的かつ周期的な振動が発生し、建物の構造を介して作業場の床に固定または置かれている保管ラックに伝達されます。この振動負荷は、静的試験条件下で導出される標準的なラックの定格荷重にはまったく含まれていませんが、生産機械の近くに設置されたラックの稼働時間ごとに存在し、純粋に静的な使用条件下では構造的に健全であるはずの溶接接続部やファスナー接合部に疲労損傷が蓄積されます。

振動によるラック損傷のメカニズムは、棚ブラケットと直立柱の間の溶接接合部と、ラック ベースのアンカー ボルト接続部の 2 か所に集中します。標準的な作業場資材保管ラックの溶接接合部は、静的なせん断荷重と引張荷重に耐えられるように設計されています。振動による周期的な荷重により交番応力が加わり、溶接止端部、つまり応力集中が最も高くなる溶接ビード端の幾何学的不連続部で疲労亀裂が発生します。繰返し荷重下で溶接止端部で疲労亀裂が発生するには、材料の降伏強度をはるかに下回る応力振幅が必要です。つまり、静的荷重下では構造的に適切に見える接続でも、単一の荷重適用では目に見える変形が決して起こらない応力レベルで数千回の振動サイクルを繰り返すと、亀裂が発生する可能性があります。

高振動の作業場環境に設置されるラックの実際的な対策は、隔離と補強の 2 つのカテゴリに分類されます。ラックベースの脚の下に配置された高密度のゴムまたはエラストマー複合マウントである防振パッドは、パッドの剛性と主要な振動周波数に応じて、床からラック構造に伝わる振動振幅を 40 ～ 70% 減衰します。補強対策には、ブラケットと柱の接続部にすみ肉溶接ではなく完全溶け込み溶接を指定すること、高応力接合部の位置にガセット プレートを追加すること、すべてのボルト接続部にロック ワッシャーまたはネジロック コンパウンドを使用することなどが含まれます。ロック ワッシャーまたはネジロック コンパウンドを使用すると、振動により徐々に緩んでしまいます。高振動環境におけるラックの検査間隔は、溶接止端部の状態とアンカー ボルトのトルク保持に特に注意を払い、静的倉庫の設置に適用される標準間隔の半分に設定する必要があります。

生産ラインに対するラックの位置 人間工学に基づいたリーチゾーン

産業作業場の資材保管ラックとオペレーターの作業位置の間の空間的関係は、保管計画の問題であると同時に、人的要因工学の問題でもあります。オペレーターの快適な到達範囲（体幹を過度に曲げたり、肩を上げたり、横方向にステップしたりすることなく到達できる 3 次元ゾーン）の外側に配置された材料には、姿勢の調整が必要であり、生産シフト中に累積的に筋骨格系の緊張に寄与します。オペレーターがシフトごとにラックの保管場所に数十、数百回アクセスする繰り返しの多い組立作業では、人間工学に基づいたラック位置決めの品質がオペレーターの健康状態と持続的な生産速度の両方に目に見える影響を与えます。

作業場ラックの位置決めに関連する人間工学に基づいた到達ゾーンは、オペレーターの立位位置と通常の作業高さを基準にして定義されます。平均的な身長の立位オペレーターの場合:

• プライマリリーチゾーン (胸から肩までの高さ、腕の長さの深さ、身体の正中線を中心): 最小限の努力と姿勢の偏りを必要とするゾーン。高周波材料（1 時間あたり 20 回以上ピッキングされる部品）は、このゾーンのみに配置する必要があります。ほとんどのオペレータの身長では、棚の高さが 900 ～ 1,400 mm、前面から棚の奥行きが 400 ～ 500 mm のこのゾーン内に材料を配置します。
• 二次リーチゾーン (腰から頭までの高さ、伸ばした腕の長さ): 1 時間あたり 5 ～ 20 回アクセスする資料に許容されます。肩や体幹の調整は必要ですが、ぎこちない姿勢を維持する必要はありません。通常、棚の高さは 600 ～ 1,600 mm、奥行きは 600 mm までがこのゾーンに収まります。
• 第 3 の到達ゾーン (腰より下、頭の高さ、または横方向のステップが必要): 1 時間あたり 5 回未満アクセスされるマテリアルにのみ適しています。高さ 400 mm 未満の最下段の棚と 1,700 mm を超える最上段の棚がここに分類されます。重いアイテムを第 3 ゾーン (特に膝の高さより下) に保管することは、手作業で取り扱う重大な危険因子であり、アイテムの取り出し頻度に関係なく、避けるべきです。

ワークショップの資材保管ラックは、これらのゾーンを考慮せずに、設置面積あたりの保管容積が最大になる高さに設置されることが多く、垂直方向のスペースを確保するために資材を 2,000 mm または 2,200 mm の高さに積み重ねます。これは、頻繁にアクセスされないアーカイブやバッファ ストックには適していますが、シフトごとに複数回アクセスされる資料には逆効果な設計選択です。アクティブピックラックの高さを 1,600mm に制限し、設置面積あたりのストレージ密度の低下を受け入れることは、繰り返しアクセスが多い運用要件である場合、人間工学に基づいた正当なトレードオフです。

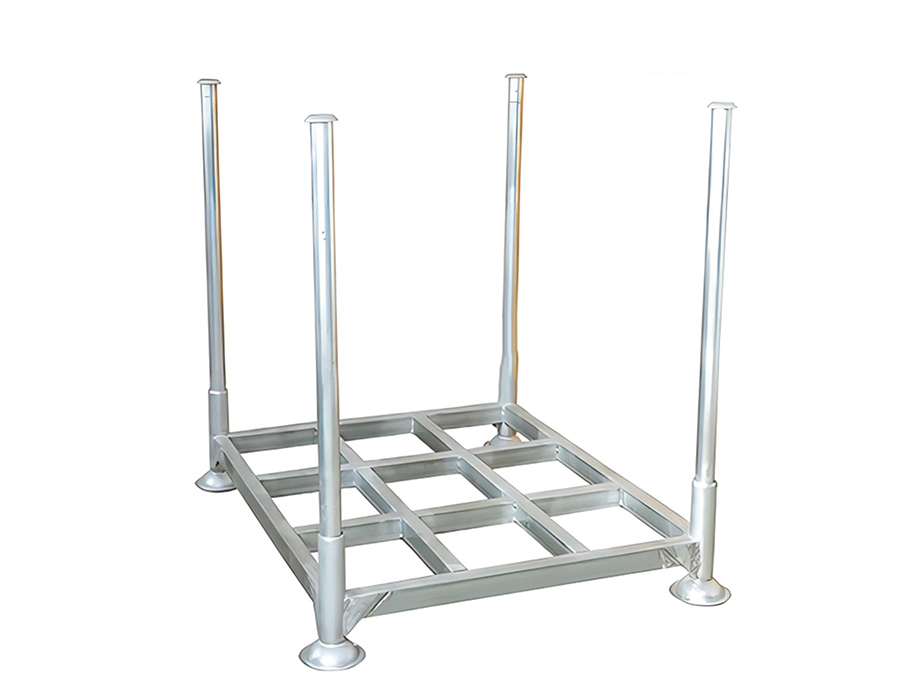

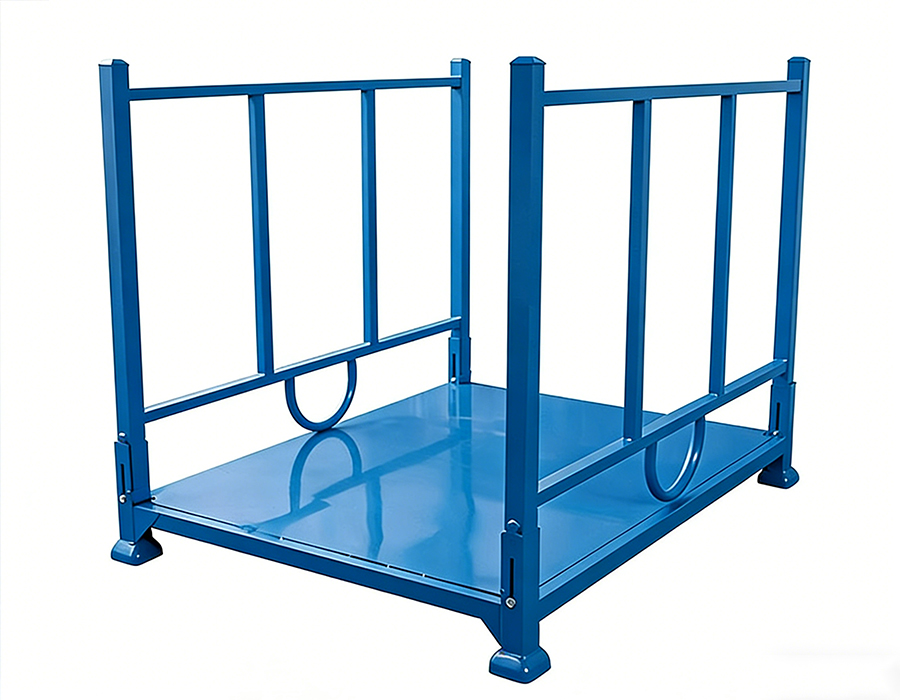

長くて不規則なワークショップ材料に適したカンチレバーラック構成

カンチレバーラックは、長い棒材、押出成形品、パイプ、板金、木材、および標準的なベイアンドビームラックと互換性がない長さのその他の材料を保管するのに適切な構造ソリューションです。カンチレバー保管の仕組みは、横梁が保管ゾーンの全長を妨げることなく、中央の垂直柱から水平アームが突き出ているため、積み込みや取り出しの際に長い材料を垂直の障害物を通過させなければならないときに生じる取り扱いの制約を排除します。しかし、荷重を受けたカンチレバーアームの構造的挙動は、標準的な棚と梁の配置よりも複雑であり、アームの長さ、アームの容量、または支柱の断面の仕様を誤ると、従来のラッキングにおける同等のエラーよりも容易にたわみ、支柱の転倒、またはベース接続の破損につながります。

カンチレバー ラック アームの支配的な構造作用は、せん断や圧縮ではなく、曲げです。先端に荷重がかかるカンチレバー アームは、アームと柱の接続部でアームの荷重とアームの長さの積に等しい曲げモーメントを生成します。この関係は、アームの長さを 2 倍にすると、同じ荷重に対して必要な接続強度が 2 倍ではなく 4 倍になることを意味します。したがって、重い材料を運ぶ長いアームはコラム接続部に非常に大きなモーメントを課し、アームブラケットの溶接部とコラムセクションによって同時に抵抗する必要があります。頑丈なワークショップ用カンチレバー ラックの支柱セクションでは、通常、アーム荷重の面に強軸が向くように I セクションまたは C チャンネルが使用されます。向きが間違っていると、同じ支柱セクションの強軸曲げ抵抗がわずか 4 分の 1 になる可能性があります。

カンチレバー ラックの柱ベースの設計では、ラックの平面設置面積に比べて非常に大きな転倒モーメントを考慮する必要があります。カラムに主に圧縮荷重がかかるベイ ラックとは異なり、カンチレバー カラムは、荷重を受けたアームから伝わるモーメントにより、基部で大きな曲がりが発生します。このベース モーメントにより、引張側のベース アンカーに揚力が発生します。この揚力は、アームに重荷重がかかり、アームが長い場合、その大きさが柱の圧縮荷重を超える可能性があります。カンチレバー ラックのベース プレートは、単に設置面積の圧縮荷重だけでなく、この上昇力に耐えられるようにサイズを決めて固定する必要があります。この区別は、標準的なラック ベース アンカーの詳細をカンチレバーの用途に適合させる一般的な仕様ではよく見落とされています。

ワークショップ資材ラックとカンバンおよびプルシステム補充の統合

無駄のない製造プル システム (カンバン、2 ビン補充、最小/最大在庫管理) では、作業場の資材保管ラックに特定の物理要件が課せられますが、標準的なカタログ構成では変更なしで満たすことはほとんどありません。プル システムの中核要件は、アクティブな計数やシステム クエリを行わずに、保管ラックによって在庫ステータスが可視化され、実行可能になることです。ラックを見ているオペレータは、生産タスクを中断することなく、在庫が適切であるか、再注文レベルに近づいているか、在庫が枯渇しているかを即座に判断し、物理的な信号 (カード、空のビン、視覚的マーカー) を通じて補充をトリガーできる必要があります。

フロースルー ラック (新しい在庫を後部から積み込み、前部からピッキングする傾斜ローラーまたはホイール トラック システム) は、2 ビンおよび FIFO カンバン システムにとって最も効果的な物理インフラストラクチャです。前部のビンが空になると、ビンが取り外されて補充が開始され、後部のビンが前方に回転してアクティブなピック位置になります。ラックは、オペレーターの規律やラベル付けなしで物理的に FIFO 回転を強制します。在庫は、ロードされた順序で一方の面から入り、もう一方の面から出ます。この自動シーケンスは、保存期限、硬化時間、またはバッチトレーサビリティ要件のある材料（接着剤、潤滑剤、コーティング、消耗品など）を保管するワークショップ環境で特に価値があり、在庫を優先するだけでなく、最も古い在庫を最初に使用することが品質保証要件となります。

重力流では管理できない重いワークショップの材料については、同じ容量のラック位置を並べて使用し、各位置の前面に視覚的な仕切りとカンバン カード ホルダーを取り付けて、2 つのビンの補充を実装します。アクティブなポジションがなくなると、カンバン カードは物理的に取り外され、オペレーターが 2 番目のポジションに移動している間に、供給ポイント (主要倉庫または外部サプライヤー) に送られます。ラック設計の要件は、オペレータの作業側から両方の位置に同等にアクセスできること、位置間の仕切りが可動ラベルではなく明確に見え、永続的であること、かんばんカード ホルダーがラック面に近づくことなく通路から完全なカードが見えるように配置されていることです。当社の産業用ワークショップ資材保管ラックには、標準構成オプションとして統合型カンバン カード ホルダーとカラー ゾーン マーカーが用意されており、当社の中国東部の顧客ベース全体にわたる自動車およびエレクトロニクス生産の顧客の無駄のない製造要件に応えて開発されました。

動的環境における自立型ワークショップラックの転倒防止保護戦略

作業場の床は倉庫の保管エリアよりも動的に活動しており、フォークリフト、無人搬送車（AGV）、天井クレーン、手動推進カートはすべて保管ラックのすぐ近くで動作し、車両の急速な動きによる床の振動、偶発的な衝撃、気圧波の複合的な影響により、静的な倉庫環境では存在しないか最小限の不安定な力が自立型ラックに生じます。したがって、産業作業場の資材保管ラックの転倒防止保護は、標準的な倉庫ラックの固定仕様が想定しているよりも広範囲の不安定な荷重ケースに対処する必要があります。

最も信頼性の高い転倒防止策は、正しく指定されたアンカー ボルトを使用して床に直接固定することです。これにより、ラックの自重やベースの摩擦に依存するのではなく、積極的な機械的拘束を提供することで転倒のリスクを排除できます。ただし、作業場の床の状態により、直接固定が複雑になることがよくあります。コンクリート スラブには、アンカーの配置を制限する埋め込み引込導管、発熱体、または補強パターンが含まれる場合があります。エポキシコーティングまたは化学処理された床では、穴あけが禁止される場合があります。また、頻繁にラックの位置を変更する必要がある作業場のレイアウトでは、永久アンカーは運用上非実用的です。直接アンカリングが不可能な場合は、同等の安定性を達成するために代替戦略を組み合わせる必要があります。

• 転倒防止アウトリガーフィート: ラックの設置面積から外側に突き出た拡張ベース フット プレートは、ラックの重心と最も外側のベース接触点にある潜在的な転倒支点との間の距離を延長することにより、有効ベース幅を増加させ、転倒閾値を上げます。アウトリガー フィートは、保管容積を追加することなく床の設置面積を増やすため、運用上の理由からラックに隣接する床スペースがすでに空いている場合に最も実用的です。
• 背中合わせのラックカップリング: 2 つのラックを剛性の接続バーで背中合わせに結合すると、ベースの奥行きが 2 倍になり、どちらかのラックを単独で使用する場合よりも前後の転倒に対する耐久性が大幅に向上した複合ユニットが作成されます。この構成により、横揺れに対する相互の支えが提供されるため、両方のラックの構造効率も向上します。制限は、結合された背面で両面アクセスが排除されるため、このアプローチは両方のラックが片面アクセス設計である場合にのみ適切です。
• バラストベースフレーム: 取り外し可能なバラストウェイト（通常、指定されたベースポケットにある鋳鉄または鋼棒ストック）をラックベースフレームに追加すると、床に固定することなくラックの自重によって提供される安定化モーメントが増加します。このアプローチは、中程度の振動環境にある軽量ラックには効果的ですが、ラックの位置を変更する必要がある場合の取り扱いがさらに難しくなり、高衝撃荷重下での機械的固定と同様の確実な拘束は得られません。

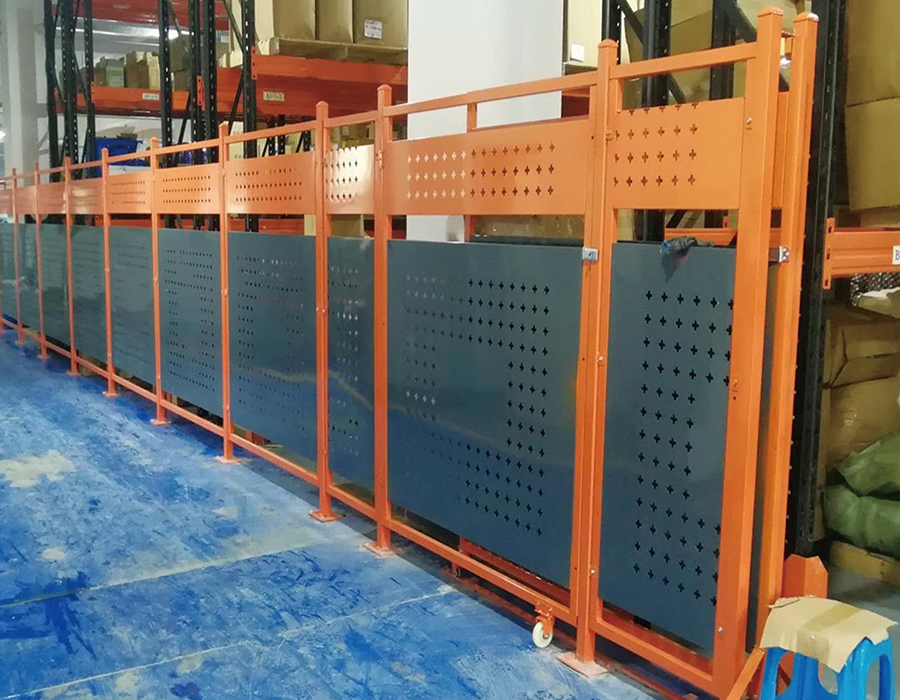

危険物および規制対象のワークショップ用資材のラックゾーニング

産業用ワークショップの資材保管ラック 引火性溶剤、圧縮ガス、反応性化学物質、表面処理プロセスで使用される規制物質、消防法や輸送規制に基づいて分離要件が定められている物質など、法規制の対象となる物質を定期的に保管します。これらの材料を保管するエリアにおけるワークショップ材料保管ラックの物理的構成は、積載量とアクセス要件だけでなく、一般的な保管方法ではなく、各保管材料の特定の危険分類によって決定される空間的分離距離、封じ込め規定、および換気要件も満たさなければなりません。

ワークショップラックでの可燃性液体の保管は、最も一般的なコンプライアンスの課題となります。多くの施設では、少量の可燃性洗浄溶剤、潤滑剤、または接着剤を、生産装置に隣接する標準的なオープンシェルフのワークショップラックに保管し、通常の消耗品として扱っています。この慣行は、発火源からの可燃性液体の隔離、束ねられたトレイまたは専用の保管キャビネットによる流出の封じ込め、およびオープン生産エリアで保管できる可燃性物質の量の量的制限を義務付ける消防法に準拠していないことがよくあります。準拠した可燃性液体保管用のラック構成には、二次封じ込め容量 (各棚レベルの下にその棚の最大のコンテナの少なくとも 110% の保持容量を持つ束ねられたスチール製トレイ) が組み込まれている必要があり、該当する消防基準で指定されている熱源、電気パネル、発火装置からの最小分離距離に配置する必要があります。

作業場のラックに圧縮ガスシリンダーを保管するには、単にシリンダーを棚の上に置き、前面にロープを結んだだけではなく、専用のシリンダー拘束システムが必要です。垂直に保管されたシリンダーは、シリンダーの高さの 3 分の 2 の位置でチェーン、ストラップ、またはバーで個別に拘束し、シリンダーの落下による横方向の転倒力に抵抗できるラックの固定構造部材に固定する必要があります。水平に保管されたシリンダーには、転がりを防止し、バルブ保護キャップを検査時にアクセスできる状態に保つクレードル サポートが必要です。同じラック内に酸化剤と可燃物を混合して保管することは、たとえ別の棚の位置であっても、ほとんどの消防法および安全法で禁止されており、3 メートルの距離を置くか、30 分間の耐火仕切りを設けることによって物理的に分離する必要があります。

ワークショップの保管ラック設計における材料のトレーサビリティとバッチの分離

ISO 9001、IATF 16949、AS9100 などの品質管理システムの対象となる製造プロセスでは、材料トレーサビリティ要件が課せられ、作業場材料保管ラックの物理的な設計やレイアウトに直接適用されます。保管システムは、材料を取り出すたびにオペレータがコンピュータ システムに問い合わせる必要がなく、監査を通じて検証できる方法で、明確な材料の識別、ロットまたはバッチの分離、隔離、先入れ先出しローテーションをサポートする必要があります。これらの要件を物理的に強制しないラック構成は、オペレーターがラベル付けと配置規則に準拠するかどうかに依存します。これは、生産上のプレッシャーの下で一貫してトレーサビリティ障害が発生する信頼性モードです。

バッチの分離は、ラック設計において物理的に最も厳しいトレーサビリティ要件です。異なるロット番号、ヒートコード、または認証日を持つ同じ材料の 2 つのバッチを同時に保管する必要がある場合、ラックは物理的に別個の保管場所 (同じ棚上のラベルだけで区切られた隣接する位置ではなく) を提供し、取り出し中に不用意に混合することを防止する必要があります。統合されたラベルホルダーを備えた目に見える物理的な仕切りで区切られた、バッチごとの専用の棚レベルが、適切な最小限の構成です。理想的には、各バッチが物理的に境界付けられたゾーン (フルハイトのサイドバリアを備えた個別の棚コンパートメント) を占有し、オペレーターの注意レベルに関係なく、特定可能な 1 つのバッチから取り出される数量のみが取り出されるようにします。

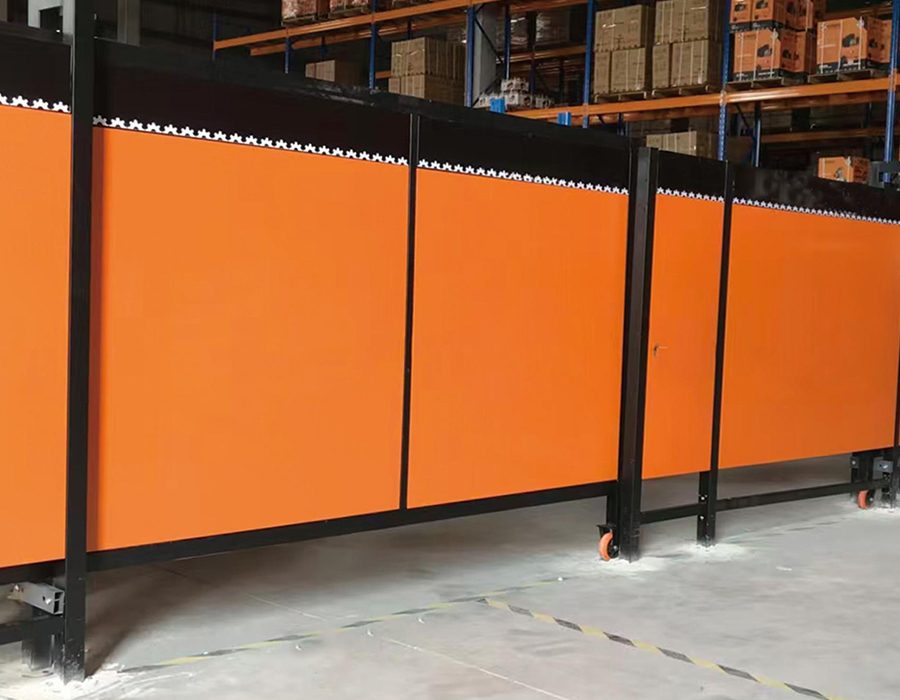

隔離ラックの設計では、不適合または疑わしい材料を、通常の生産回収ワークフローでは物理的にアクセスできない場所に保管する必要があります。標準の生産資材ラックに隣接して配置され、赤いラベルまたはテープのマーキングによってのみ区別される隔離ラックは、生産のプレッシャーが近道を生み出すあらゆる環境においてトレーサビリティのリスクとなります。効果的な隔離ストレージでは、物理的なアクセス制御を使用します。つまり、ロック可能なラックエンクロージャ、別の部屋、または少なくとも、意図的なアクションがなければ越えることができない目に見える境界マーカーによって本番ストレージエリアから分離された、明確に区別できる物理ゾーンです。 Huijian では、専用の隔離コンパートメント オプション (メイン ラック構造に統合されたロック可能なセクション) を備えた産業用ワークショップの資材保管ラックを設計しています。これはまさに、当社の製造顧客が運用しているトレーサビリティ システムでは、ラベル付け規律だけでなく、このレベルの物理的強制が必要であるためです。当社の 1,500 平方メートルの R&D センターでは、現場での変更ではなくエンジニアリング ソリューションとしてこれらの運用要件に対処するアプリケーション固有の構成を開発できます。
